SRv6网络基础教程

RFC 8754 / RFC 8986 图解、Linux 实验、VPN、运维与故障排查

作者：jason.wa
版本：v0.02
日期：2026年6月23日
目标读者：了解 IPv6 地址、路由表和下一跳，希望系统掌握 SRv6 的网络工程师、运维人员和技术管理者
技术环境：Linux 6.x、iproute2、FRRouting 10.5、Wireshark 4.x；macOS/OrbStack 仅作为辅助宿主环境

前言

本书将会话中的零散学习内容重构为系统教程，并按官方 RFC、Linux iproute2、FRRouting 与 Wireshark 文档完成技术复核。

本版说明

v0.02 增加完整章节、Linux/FRR 实验、故障演练、练习答案、官方资料索引和出版排版。

第1部基础认知：从 IPv6 到 Segment Routing

第1章为什么需要 SRv6

学习目标

理解传统逐跳转发、隧道与源路由的差异
说明 Segment、SID、Segment List 与 SR Policy 的关系
识别 SRv6 适用场景与不适用场景

1.1 传统 IP 转发的优点与边界

传统 IP 网络以目的地址为核心：每台路由器根据本地转发表独立选择下一跳。这种模式简单、鲁棒，并能通过 IGP 或 BGP 自动收敛；但当运营者希望让某类流量经过指定链路、指定出口或指定服务节点时，仅依靠最短路径往往不够。传统方案通常需要额外的隧道、策略路由、MPLS 标签分发或逐设备状态。

Segment Routing 的思路不是取消逐跳转发，而是让入口节点能够把一组有序指令与报文关联。中间网络仍然使用既有数据平面进行转发，只有当目的地址命中本地 Segment 时，端点才执行相应行为。

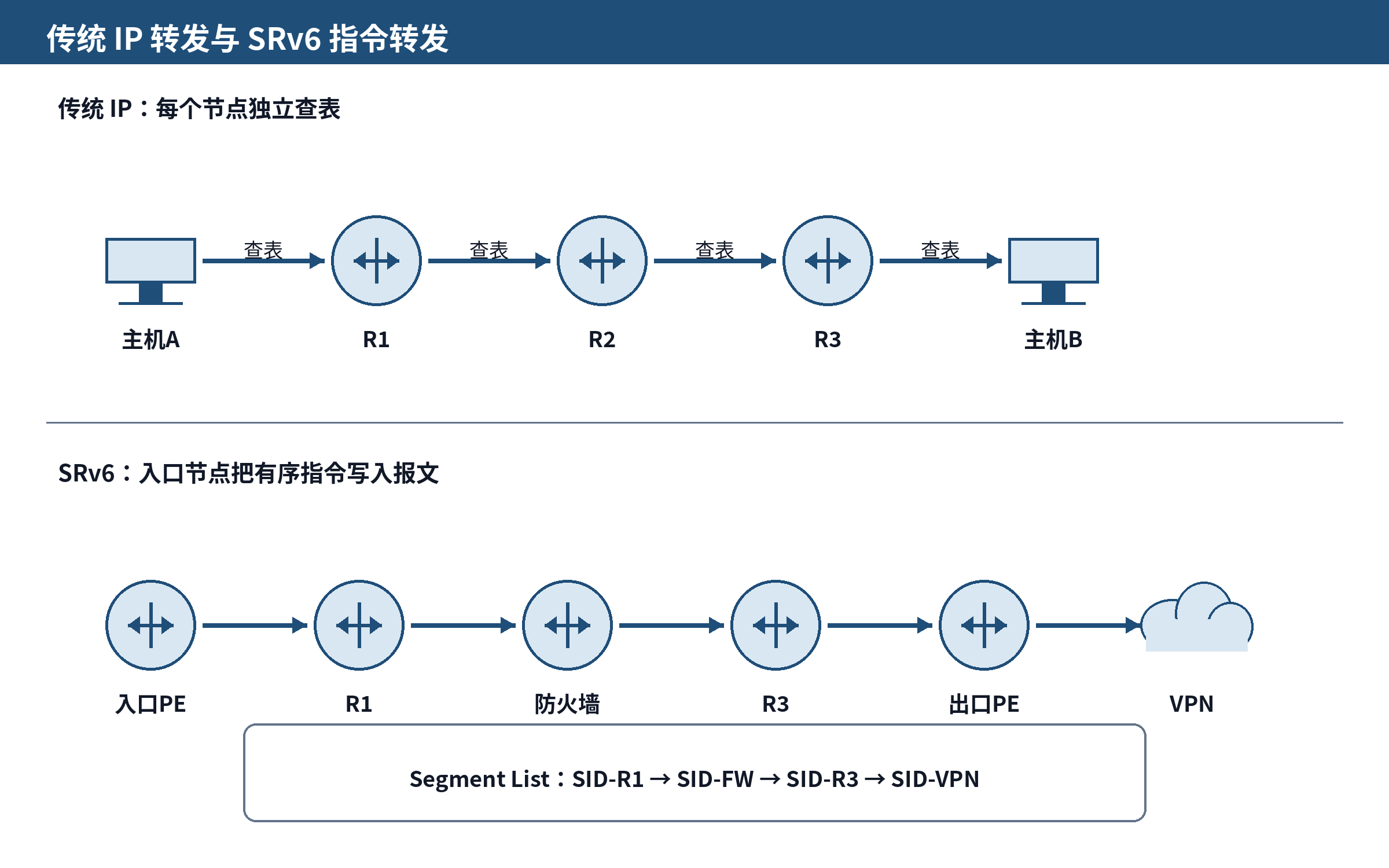

图 1-1 传统 IP 转发与 SRv6 指令转发的差异

1.2 Segment、SID 与 SR Policy

表 1-1 基础术语与直观含义

术语	正式含义	初学者记忆
Segment	一条拓扑或服务指令	网络要执行的一步
SID	Segment Identifier	指令的标识
Segment List	有序的 Segment 集合	任务清单
Active Segment	当前正在执行的 Segment	当前任务
SR Policy	将流量引导到候选路径的策略	哪些流量走哪张任务清单

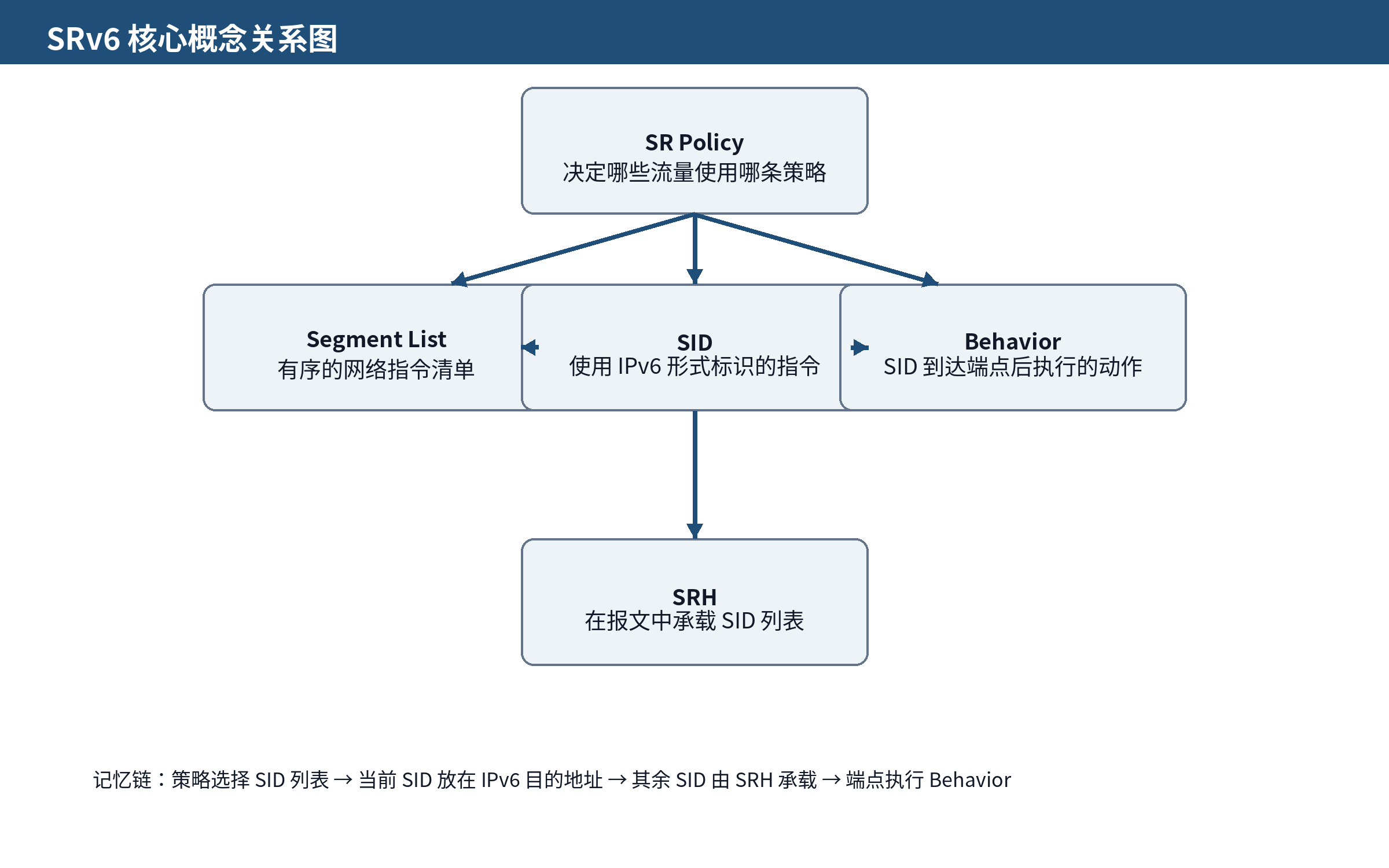

图 1-2 SRv6 核心概念关系

1.3 SR-MPLS 与 SRv6

Segment Routing 是总体架构。SR-MPLS 用 MPLS 标签栈表达 Segment；SRv6 使用 IPv6 目的地址和可选的 Segment Routing Header 表达 Segment。两者可以共同存在，并不存在“所有网络必须从 MPLS 迁移到 SRv6”的结论。选择时应评估现网能力、芯片支持、报文开销、运维体系和业务目标。

表 1-2 SR-MPLS 与 SRv6 的工程对比

维度	SR-MPLS	SRv6
数据平面	MPLS 标签	IPv6
指令编码	标签栈	IPv6 DA + 可选 SRH
单个标识长度	20 bit 标签字段	通常为 128 bit SID
网络编程	以拓扑与服务标签为主	Endpoint Behavior 更丰富
报文开销	通常较小	长 SID 列表时较大，可使用压缩机制
适用判断	成熟 MPLS 骨干	IPv6 化、云网协同、可编程服务

1.4 典型应用与边界

流量工程：约束低时延、低丢包、避开维护链路。
L3VPN/EVPN：以 BGP 为控制面，以 SRv6 Service SID 为数据面指令。
服务链：使流量按顺序经过防火墙、DPI 等功能。
网络切片和多域编排：把策略意图转换为可执行 Segment List。

注意｜不应神化 SRv6 SRv6 不会自动解决容量不足、地址规划混乱、控制面不稳定或安全边界缺失。没有可靠 IPv6 Underlay 的 SRv6 网络，只会把故障变得更难观察。

本章总结

SRv6 是 Segment Routing 在 IPv6 数据平面上的实现。
入口节点负责策略与封装，Transit 节点通常按 IPv6 FIB 转发，Endpoint 执行本地行为。
SRv6 是可选架构，不是对 MPLS 的无条件替代。

章末练习

用自己的语言解释 Segment 与 SID 的区别。
列出两个适合 SRv6 的场景和一个不适合立即引入 SRv6 的场景。
为什么“中间节点没有每条业务流状态”不等于“中间节点没有任何状态”？

第2章 IPv6 与 SRv6 的必备基础

学习目标

复习 IPv6 基本头和扩展头链
理解目的地址、Next Header、Hop Limit 与 PMTU
为后续抓包和排障建立分层模型

2.1 IPv6 基本头

IPv6 基本头固定为 40 字节，包含源地址、目的地址、Next Header、Payload Length 和 Hop Limit 等字段。SRv6 最关键的事实是：当前活动 SID 出现在 IPv6 Destination Address 中，因此普通 IPv6 转发表能够把报文送到拥有该 SID 的端点。

表 2-1 IPv6 字段与 SRv6 的关系

字段	作用	SRv6 关注点
Source Address	标识外层源	常为 Headend 的封装源地址
Destination Address	当前目的地址	承载 Active Segment
Next Header	指出后续头部	43 表示 Routing Header
Payload Length	基本头之后的长度	受 SRH 与内层报文影响
Hop Limit	逐跳递减	用于环路控制和 traceroute

2.2 扩展头链

IPv6 通过 Next Header 把基本头、扩展头和上层协议串成链。SRH 是 Routing Header 的一种，Routing Type 固定为 4。并非所有 SRv6 报文都一定携带 SRH：例如缩减封装只有一个 Segment 且没有 HMAC 时，Linux 的 encap.red 可以省略 SRH。

2.3 路径 MTU 与分片

SRv6 封装会增加外层 IPv6 和 SRH。入口必须考虑 Path MTU Discovery、业务 MSS、链路 MTU 和设备缓冲。IPv6 中间路由器不会替源主机执行分片；把持续分片作为常规运行方式会增加性能与排障风险。

提示｜实验前检查 确认内核启用 IPv6 forwarding 与 SRv6 功能；确认虚拟化或容器环境没有屏蔽网络命名空间、LWTunnel 和 seg6local。macOS 本身不提供 Linux seg6 数据平面，OrbStack 只能作为运行 Linux 环境的辅助宿主。

本章总结

当前 SID 位于 IPv6 目的地址。
SRH 属于 IPv6 Routing Header，Routing Type 为 4。
MTU 是 SRv6 设计中的一等约束。

章末练习

IPv6 基本头的固定长度是多少？
为什么 Transit 节点通常不需要理解 VPN 业务？
解释 Next Header=43 与 Routing Type=4 的区别。

第3章 SID、Locator 与地址规划

学习目标

理解 LOC:FUNCT:ARG 的逻辑模型
掌握 Locator 聚合与 Function 分配原则
识别地址规划中的可扩展性和安全问题

3.1 SID 不是普通主机地址

SRv6 SID 具有 IPv6 地址形式，并按设计出现在 IPv6 目的地址中，但它的语义可以是“到达节点并继续”“从指定邻接转发”或“解封装后查询某个 VRF”。RFC 9602进一步讨论了 SID 与 IPv6 地址架构的关系，并为 SRv6 SID 提供了专用前缀资源；生产网络仍应按本组织与地址管理政策进行规划。

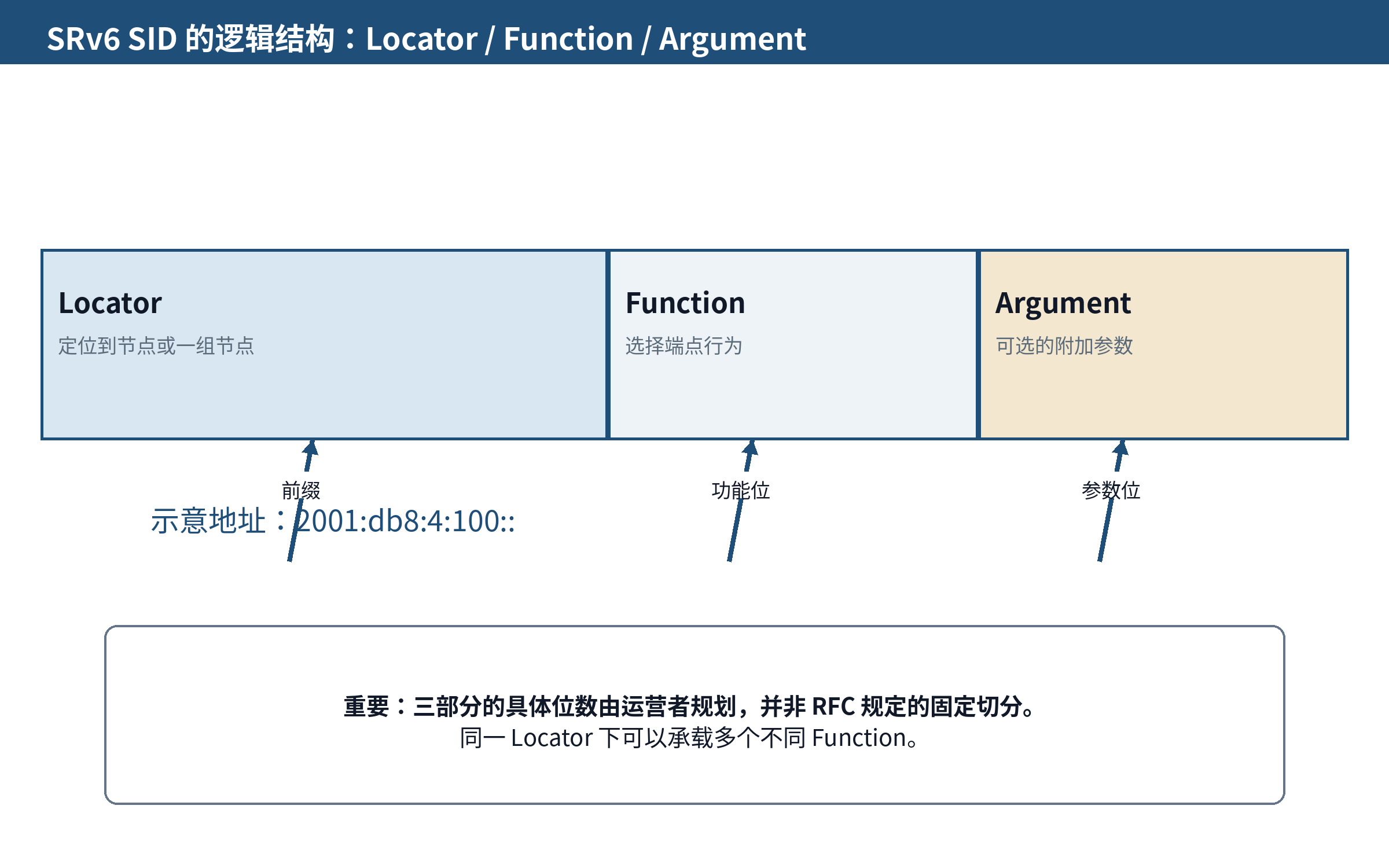

图 3-1 SRv6 SID 的逻辑结构

3.2 Locator 的作用

Locator 是可路由的 IPv6 前缀，用于把报文送到拥有相关 SID 的节点或节点集合。IGP 通常发布 Locator，而具体 Function 由本地 SID 表解释。良好的规划可以让核心网络只维护聚合 Locator 路由，而不是发布每一个 /128 Service SID。

表 3-1 Locator 规划检查项

检查项	推荐做法	常见错误
层次化	按区域/站点/节点分层	全网随机分配 /128
聚合	让 IGP 发布聚合前缀	每个 Function 单独进 IGP
预留	为增长和压缩 SID 留空间	一次性填满 Function 空间
安全	区分基础设施与服务 SID	把 SID 空间直接暴露到外网
文档	维护 SID 注册表	仅靠设备配置反向猜测

3.3 Function 与 Argument

Function 标识 Endpoint Behavior 或本地功能实例。Argument 是可选输入，是否存在以及如何编码由具体行为和控制面定义。不能把示意地址中的某一段十六进制字段机械地认定为固定 Function 位；位宽需要在设计文档、控制面和设备实现之间保持一致。

3.4 生产地址模板

text

# 示例：仅用于说明层次，不代表唯一标准
2001:db8:1000::/40      # SRv6 Block
2001:db8:1001::/48      # 区域 1
2001:db8:1001:0100::/64 # 节点 PE1 Locator
2001:db8:1001:0100:1::  # Node/End Function
2001:db8:1001:0100:100::# VPN Service Function

注意｜不要直接照抄文档前缀 2001:db8::/32 是文档示例前缀，不应部署到真实生产网络。实际地址必须来自组织合法获得并登记的 IPv6 地址空间，或使用适当的内部地址规划。

本章总结

Locator 解决“送到谁”，Function 解决“做什么”。
切分位数由部署规划决定。
IGP 聚合、SID 注册表和边界过滤共同决定可运维性。

章末练习

设计一个包含两个区域、每区四台 PE 的 Locator 规划。
为什么不建议将所有 Service SID 以 /128 发布到 IGP？
说明 Argument 与 Function 的区别。

第2部数据平面：SRH 与 Endpoint Behavior

第4章 SRH 报文结构与逐跳处理

学习目标

掌握 SRH 固定字段和 Segment List
准确解释 Segments Left 与 Last Entry
通过逐帧变化读懂真实报文

4.1 SRH 字段

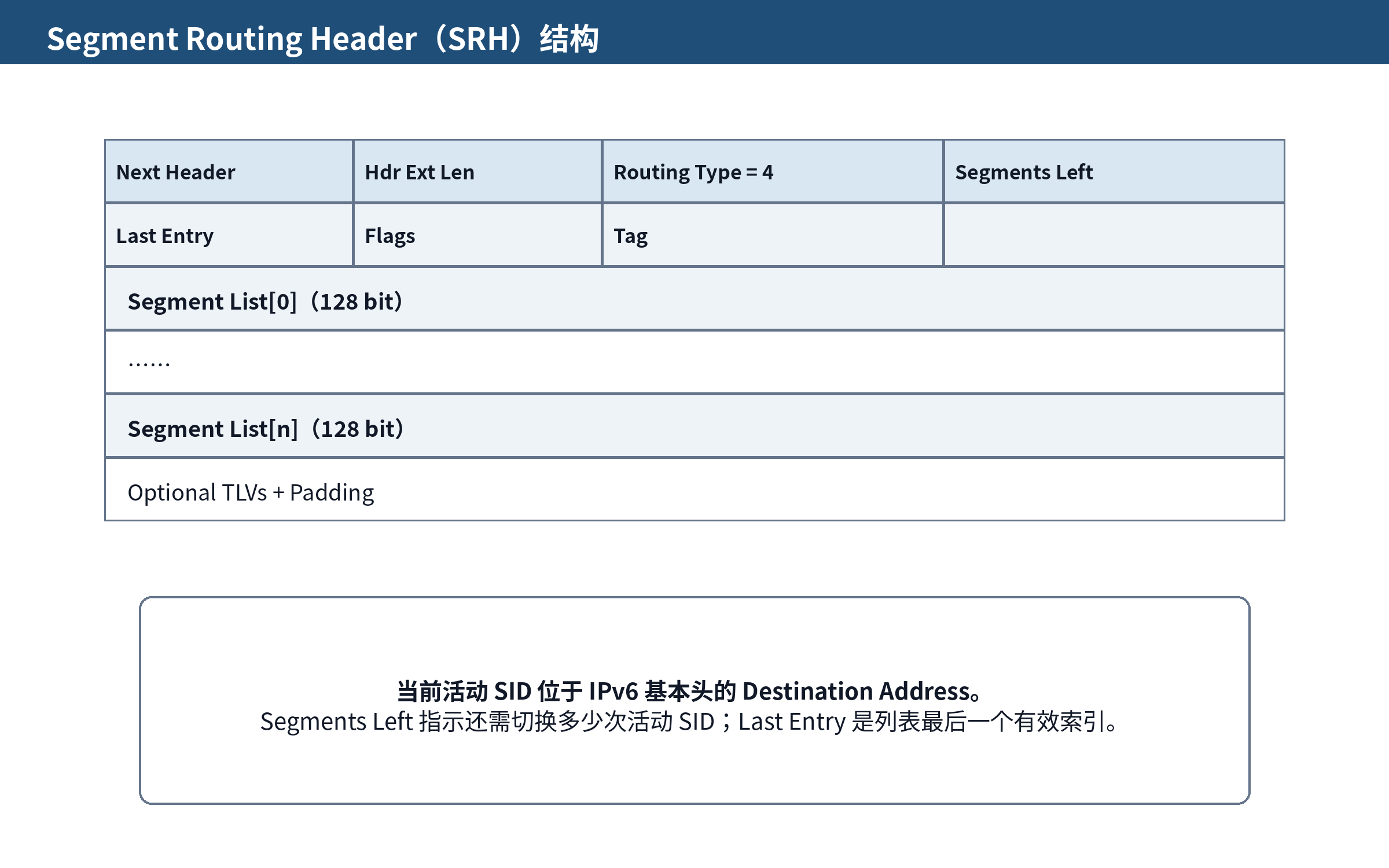

图 4-1 Segment Routing Header 结构

表 4-1 SRH 关键字段

字段	长度	含义
Next Header	8 bit	SRH 后面的头部或上层协议
Hdr Ext Len	8 bit	以 8 字节为单位表示 SRH 长度，不含最初 8 字节
Routing Type	8 bit	SRH 固定为 4
Segments Left	8 bit	还需进行的活动 SID 切换次数/索引状态
Last Entry	8 bit	Segment List 最后一个有效索引
Flags	8 bit	标志位
Tag	16 bit	策略或分组标识，具体使用可选
Segment List	每项 128 bit	SID 或 RFC 9800 允许的压缩容器
TLV	可变	可选扩展信息和填充

4.2 为什么列表看起来倒序

若执行顺序为 SID1 → SID2 → SID3，SRH 中通常存储 Segment List[0]=SID3、[1]=SID2、[2]=SID1。入口把 SID1 放入 IPv6 DA，并设置 Last Entry=2、Segments Left=2。端点执行 End 时先递减 Segments Left，再把 Segment List[Segments Left] 写入 DA。

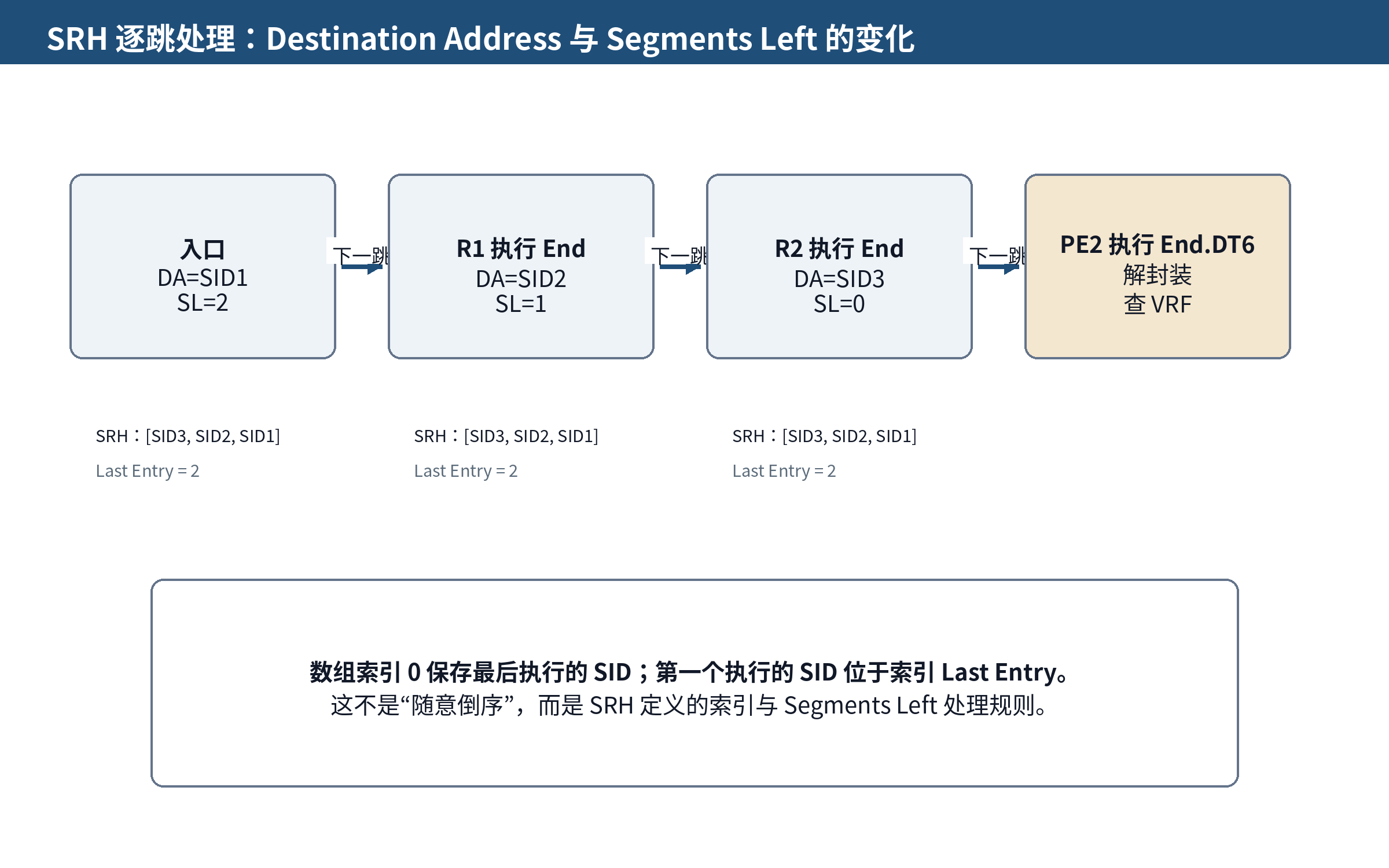

图 4-2 SRH 逐跳处理过程

4.3 初学者常见误区

表 4-2 常见误解与修正

误解	修正
每台 Transit 路由器都逐项读取 SRH	普通 Transit 节点通常只按当前 DA 查 IPv6 FIB；命中本地 SID 的 Endpoint 才执行行为
Segments Left 是未执行 SID 的总数	更准确地说，它控制后续活动 SID 的切换；当前活动 SID 已在 DA
SRH 永远存在	单 Segment 的缩减封装等情况下可以没有 SRH
Segment List 显示顺序就是执行顺序	抓包显示通常为索引 0 到 Last Entry，执行从 Last Entry 向 0 推进

4.4 长度计算

不含 TLV 时，SRH 长度为 8 + 16×N 字节，其中 N 是 Segment List 条目数。H.Encaps 还要增加 40 字节外层 IPv6 基本头。缩减封装可能减少一个重复的 SID 条目。

本章总结

当前活动 SID 在 IPv6 DA。
Last Entry 是数组最后索引，不是 SID 数量。
解析抓包时要同时观察 DA、Segments Left 和 Segment List。

章末练习

三条 SID 的 Last Entry 是多少？
给出 SID-A→SID-B→SID-C 的数组索引。
当 DA=SID-B、Segments Left=1 时，下一次 End 后 DA 是什么？

第5章基础行为：End、End.X 与 End.T

学习目标

区分基础端点行为
理解 FIB 查找与指定邻接的差别

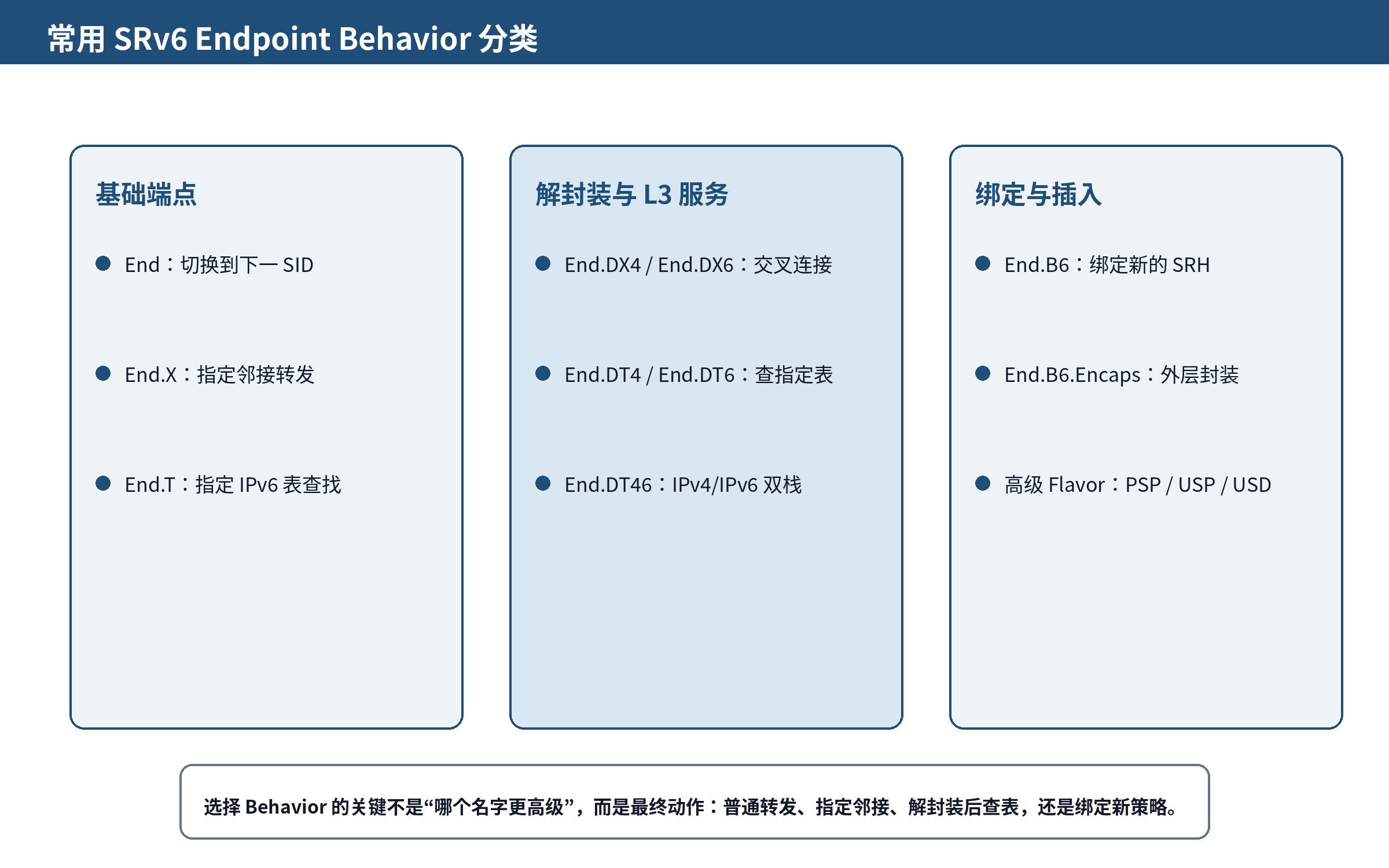

识别 RFC 语义和 Linux 实现约束 图 5-1 常用 SRv6 Endpoint Behavior 分类

5.1 End：基础端点行为

End 是最基本的 Endpoint Behavior。端点收到目的地址为本地 SID 的报文后，验证 SRH，推进 Segments Left，更新 IPv6 DA，并按新的 DA 进行 IPv6 转发。若已经没有后续 Segment，RFC 行为进入上层处理；具体平台的 seg6local 实现可能对匹配条件更严格。

5.2 End.X：指定 L3 邻接

End.X 在完成基本 End 处理后，把报文转发到预配置的 IPv6 邻接 J。它适合表达“必须从这条链路离开”或“必须交给这个下一跳”，但也使策略依赖邻接状态，因此需要链路检测和备份候选路径。

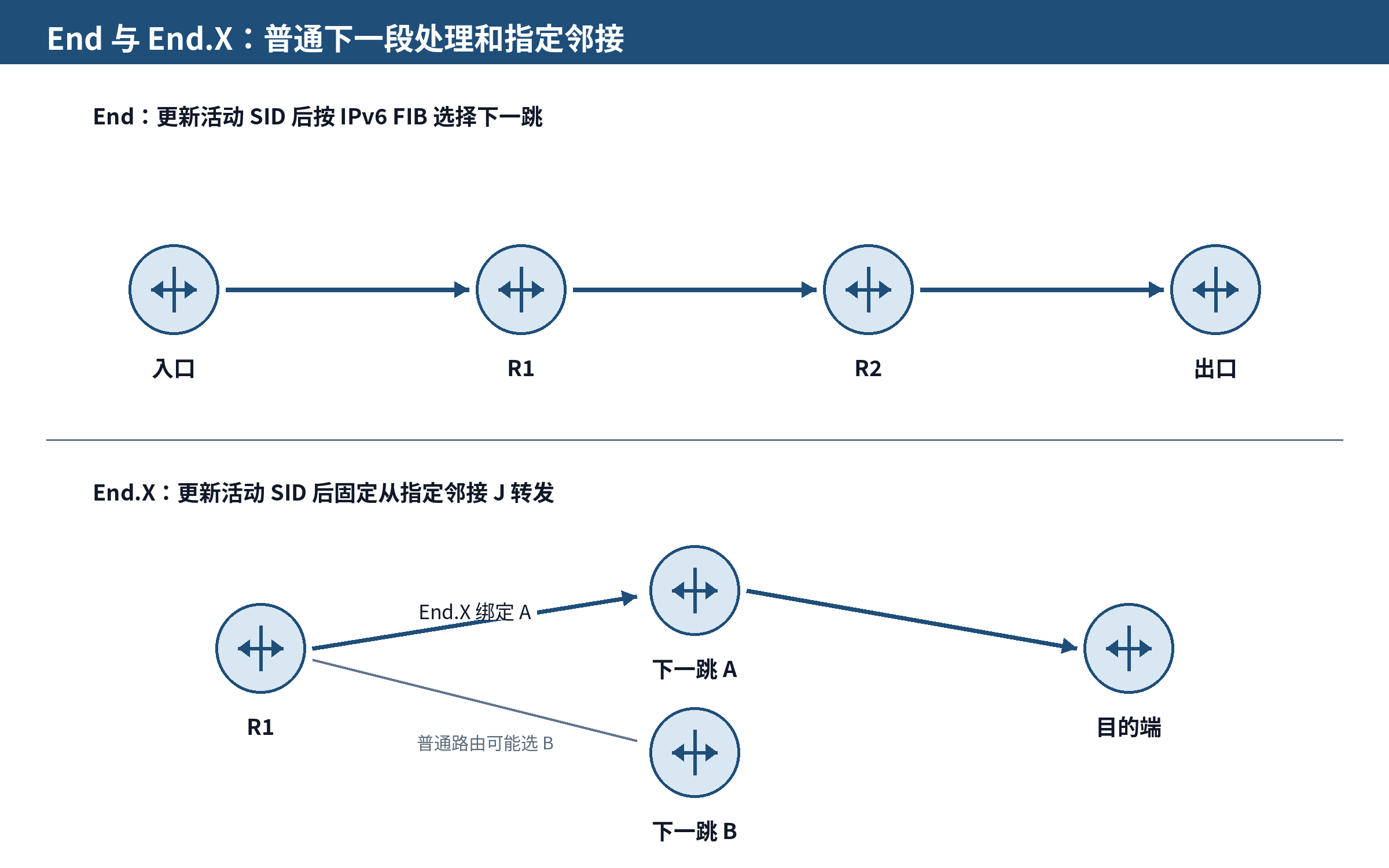

图 5-2 End 与 End.X 的转发差异

5.3 End.T：指定 IPv6 路由表

End.T 在推进活动 Segment 后，使用指定 IPv6 路由表 T 查找新的 DA。它可用于多拓扑或特定表的转发，但不能与 End.DT6 混淆：End.T 处理的是外层 SRv6 报文并继续 Segment 处理；End.DT6 终结外层封装并对内层 IPv6 报文查表。

表 5-1 End、End.X、End.T 对比

行为	是否推进 SID	下一步依据	典型用途
End	是	默认 IPv6 FIB	普通节点段
End.X	是	固定邻接 J	严格链路/下一跳
End.T	是	指定 IPv6 表 T	多拓扑或特定转发表

5.4 Linux 示例

bash

# 普通 End
ip -6 route add 2001:db8:100::1/128 \
  encap seg6local action End count \
  dev lo

# End.X：处理后发往指定 IPv6 下一跳
ip -6 route add 2001:db8:100::2/128 \
  encap seg6local action End.X \
  nh6 2001:db8:12::2 count \
  dev eth1

提示｜实现差异 iproute2 手册指出 Linux End 和 End.X 仅接受 Segments Left 非零的报文。设计和实验必须以当前内核与 iproute2 行为为准，不能仅凭 RFC 伪代码推断平台细节。

本章总结

End 依赖新的 DA 继续 FIB 查找。
End.X 把下一跳固定到邻接。
End.T 与 End.DT6 的对象不同：前者继续处理外层，后者处理内层。

章末练习

什么情况下 End.X 比 End 更合适？
End.X 绑定的链路失败时需要哪些保护机制？
解释 End.T 与 VRF Service SID 的差异。

第6章解封装与业务行为：End.DX、End.DT

学习目标

掌握 DX 与 DT 系列行为
正确理解 End.DT6 的解封装和查表
选择适合 L3VPN 的 Service SID

6.1 DX 与 DT 的共同点

End.DX4、End.DX6、End.DT4、End.DT6 和 End.DT46 都属于终结类行为：它们接收外层 SRv6 封装，取出内层报文，然后按指定方式转发。它们要求当前已到达最后 Segment，通常表现为 Segments Left=0，或者报文使用没有 SRH 的单 Segment 缩减封装。

6.2 End.DX6 与 End.DT6

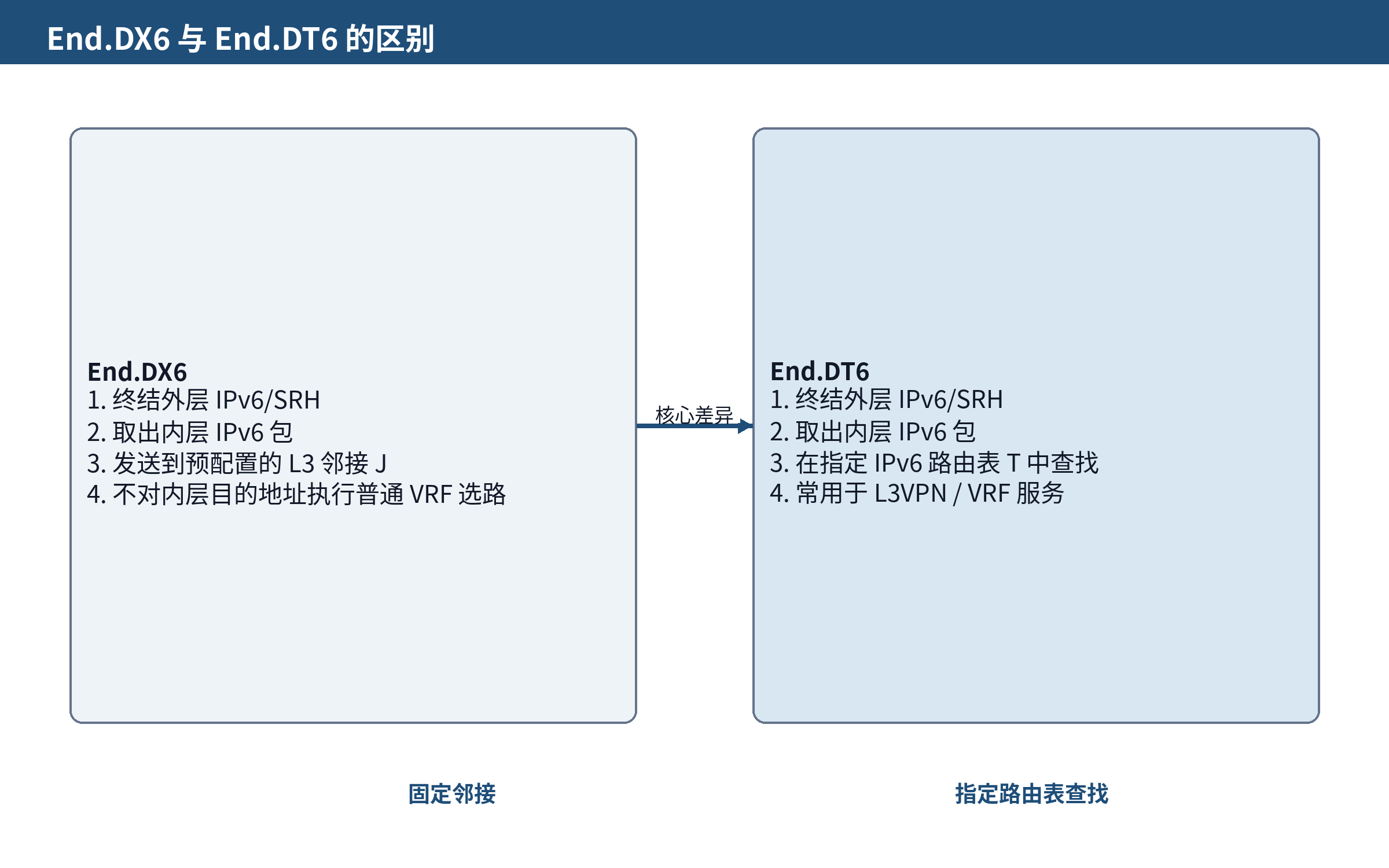

图 6-1 End.DX6 与 End.DT6 的区别

表 6-1 常用解封装行为

行为	内层协议	转发方式	典型场景
End.DX4	IPv4	发送到指定 IPv4 邻接	固定 CE 邻接
End.DX6	IPv6	发送到指定 IPv6 邻接	固定 CE 邻接
End.DT4	IPv4	在指定 VRF/表中查找	IPv4 L3VPN
End.DT6	IPv6	在指定 IPv6 表中查找	IPv6 L3VPN
End.DT46	IPv4 或 IPv6	在 VRF 中按内层协议查找	双栈 L3VPN

注意｜重要纠错 End.DT6 不是“不解封装直接进入 VRF”。正确过程是终结外层 IPv6/SRH，取出内层 IPv6 报文，再在指定表或 VRF 中查找。

6.3 Linux VRF 严格模式

Linux 使用 End.DT4/End.DT46 的 vrftable 参数时，需要 VRF 设备与表号关联，并启用 net.vrf.strict_mode=1。End.DT6 可以使用 table 或 vrftable；使用 vrftable 时同样要求严格模式。严格模式避免不同 VRF 使用同一表号或产生不明确查找。

bash

ip link add vrf10 type vrf table 100
ip link set vrf10 up
sysctl -w net.vrf.strict_mode=1

ip -6 route add 2001:db8:400::100/128 \
  encap seg6local action End.DT6 \
  vrftable 100 count \
  dev vrf10

6.4 Service SID 的粒度

可以为每个 VRF 分配一个 SID，也可以按下一跳或业务族分配。粒度越细，控制能力越强，但 SID 数量、BGP 通告和运维复杂度也更高。生产设计应明确 per-VRF、per-CE 或 per-prefix 的使用边界。

本章总结

DX 固定邻接，DT 指定表查找。
End.DT6 会解封装外层并查内层 IPv6 路由表。
VRF、RD/RT、Service SID 和回程路由缺一不可。

章末练习

为什么 End.DX6 不适合需要多个动态出口的 VRF？
列出 End.DT46 的两个前置条件。
如何证明报文已经执行 End.DT6，但业务仍因 VRF 路由缺失而失败？

第7章 Headend 行为、封装模式与 MTU

学习目标

区分 Encaps、Encaps.Red、Insert
计算报文开销
制定 MTU、MSS 与边界策略

7.1 Headend 是什么

Headend 是把业务流量引入 SR Policy 的入口节点。它根据分类结果选择 Segment List，并执行封装或插入。Headend 可以是 PE、边缘网关、主机或软件转发节点，但必须受信任并接受统一策略管理。

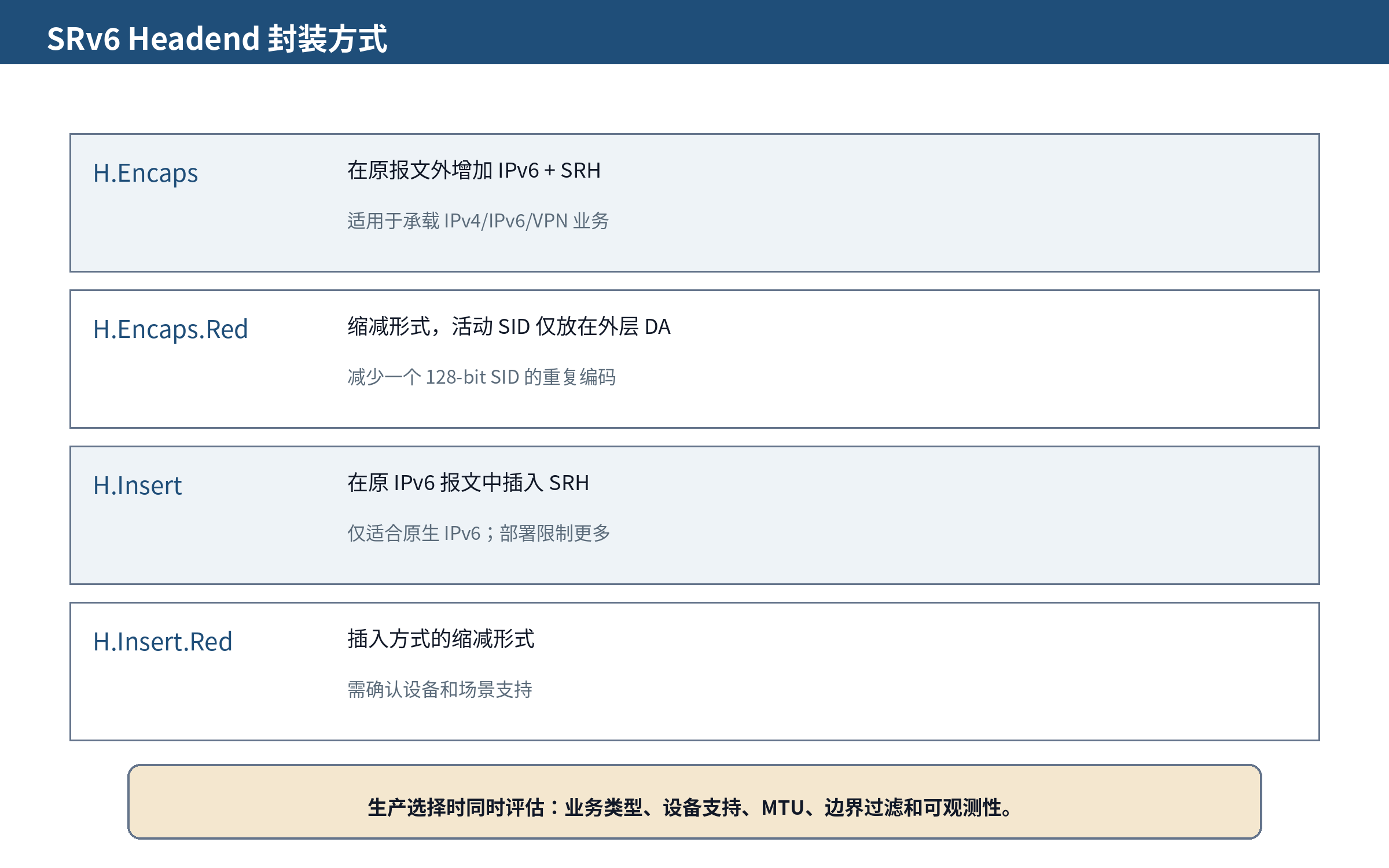

图 7-1 常用 Headend 封装方式

7.2 开销计算

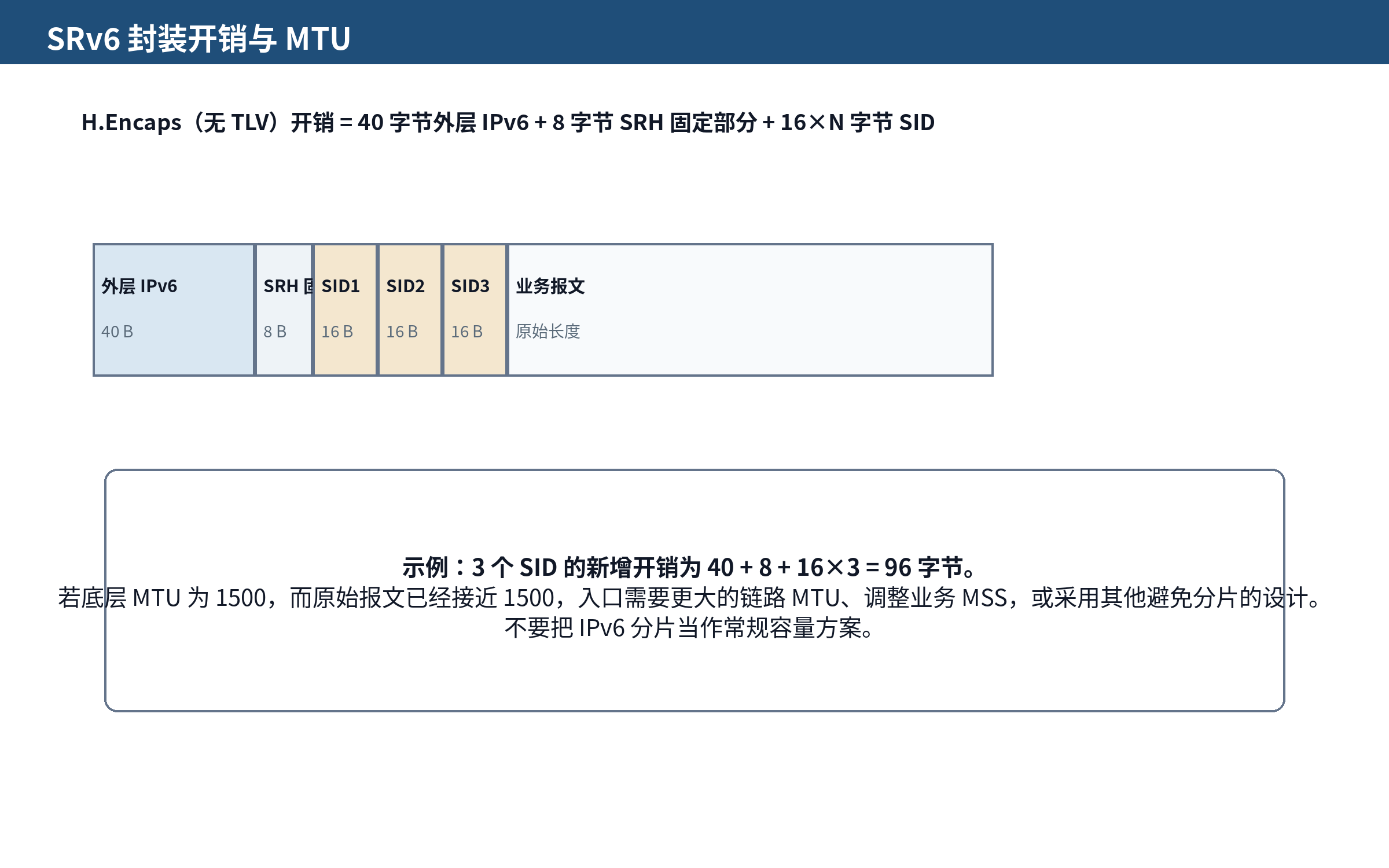

图 7-2 SRv6 封装开销与 MTU

表 7-1 无 TLV 时的开销示例

模式	SID 数	新增开销示例	说明
H.Encaps	1	64 B	40+8+16
H.Encaps	3	96 B	40+8+48
H.Encaps.Red	3	约 80 B	活动 SID 只在 DA，SRH 中减少一个条目
Encaps.Red 单 SID	1	40 B	无 HMAC 时可省略 SRH

实际开销还可能包含 TLV、HMAC、二层封装或其他扩展头。设备 ASIC 对扩展头深度、SID 数量和线速能力也可能有限，设计时不能只看协议理论上允许的最大值。

7.3 MTU 设计流程

统计业务最大报文和现网链路 MTU。
计算最坏 Segment List、TLV 和外层头开销。
确认每一段链路和设备都支持所需 MTU。
对 TCP 业务评估 MSS 调整；对 UDP/隧道业务评估应用分片行为。
使用 Packet Too Big 和 PMTUD 进行故障演练。

注意｜风险方案 在生产中依赖“设备会自动帮忙分片”并不可靠。IPv6 中间路由器不执行分片，ICMPv6 Packet Too Big 被过滤会造成典型 PMTU 黑洞。

本章总结

Headend 决定如何把业务装入 SRv6。
SID 越多，报文开销越大。
MTU、ASIC 解析能力和边界扩展头策略必须一起评审。

章末练习

计算 5 个 SID 的 H.Encaps 基础开销。
为什么单 SID 的 encap.red 可能看不到 SRH？
设计一个验证 PMTU 黑洞的实验。

第3部控制平面与业务：从 Locator 到 VPN

第8章 IGP 发布 Locator 与 SRv6 能力

学习目标

理解 Underlay 与 Service Overlay 的分工
掌握 IS-IS/OSPFv3 的 SRv6 扩展角色
设计可聚合、可收敛的 Locator 发布

8.1 Underlay 的职责

Underlay 首要目标是让所有基础设施 Locator 可达。IGP 负责拓扑、最短路径和 Locator/能力通告；它不应承载每一个客户前缀。Service Overlay 再通过 BGP 发布 VPN 路由与 Service SID。

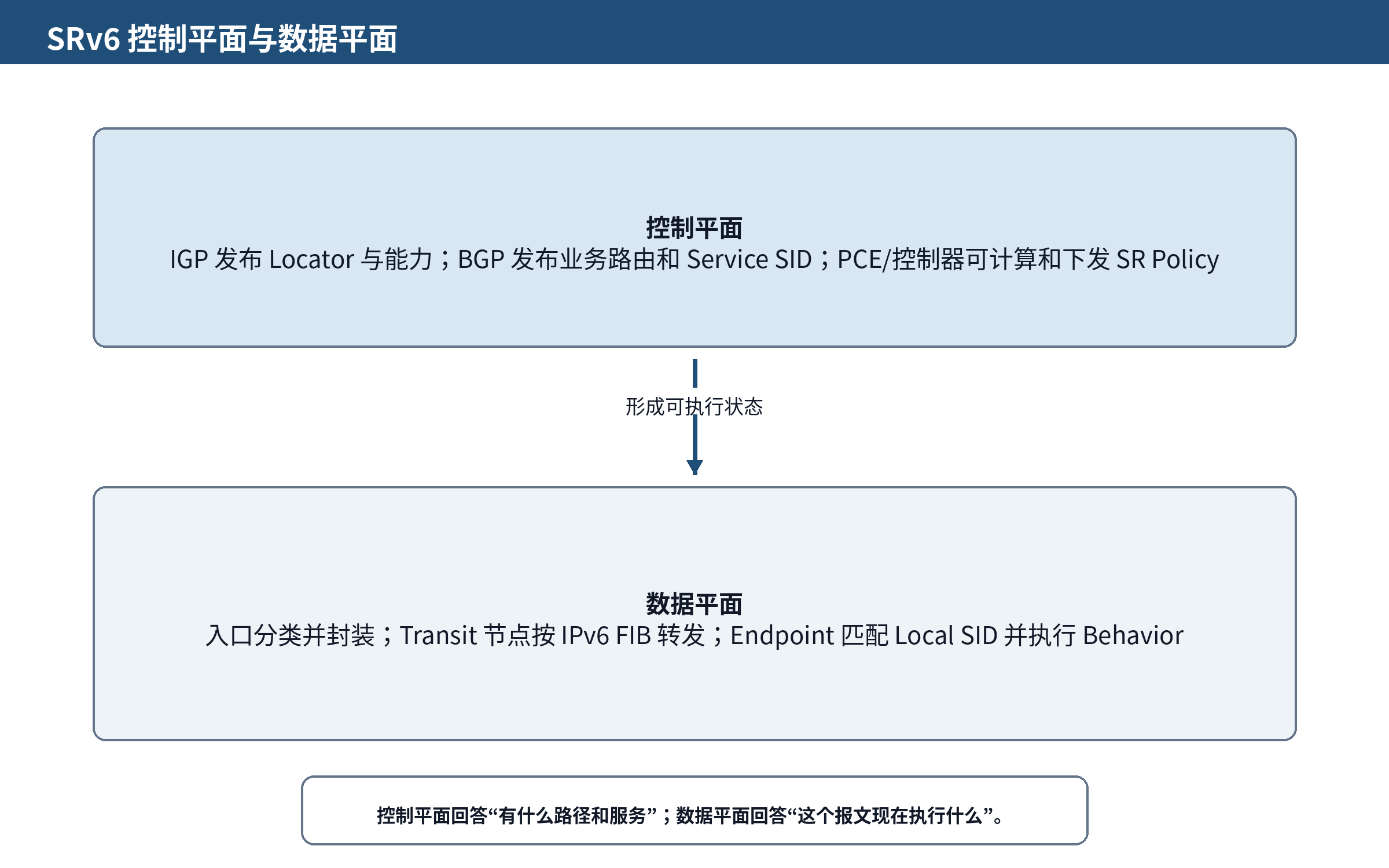

图 8-1 SRv6 控制平面与数据平面

8.2 IS-IS 与 OSPFv3

RFC 9352定义 IS-IS 的 SRv6 扩展，RFC 9513定义 OSPFv3 扩展。两者都可以发布 Locator 和端点能力。选择通常取决于现网 IGP、人员经验、设备支持和多拓扑设计，而不是“SRv6 只能使用 IS-IS”。

表 8-1 IGP 设计检查

主题	建议
Locator 发布	优先聚合前缀，控制 LSDB 规模
度量	先保证基础最短路径正确，再引入 Flex-Algo
收敛	部署 BFD、TI-LFA 或厂商支持的快速重路由
能力一致性	确认所有节点支持所需 Behavior 与 Flavor
升级	混合版本阶段明确不支持节点的绕行策略

8.3 FRR 10.5 示例骨架

frr

segment-routing
 srv6
  locators
   locator LOC1
    prefix 2001:db8:1001:100::/64
   exit
  exit
 exit
!
router isis CORE
 segment-routing srv6
  locator LOC1
 exit
!

提示｜版本基线 FRR 10.5 文档说明：Locator 必须先在 Zebra 配置；IS-IS 关联 Locator 后可分配并通告相关 SID。命令树在不同 FRR 版本中可能变化，实验前必须查对应版本文档和 show 命令。

本章总结

IGP 解决 Locator 可达和拓扑收敛。
Service SID 不应无节制进入 IGP。
IS-IS 与 OSPFv3 都有标准化 SRv6 扩展。

章末练习

Underlay 和 Overlay 分别保存哪些信息？
为什么 Locator 聚合能降低故障域影响？
列出升级混合网络的三个风险。

第9章 SR Policy：把意图变成 SID 列表

学习目标

理解 <Color, Endpoint> 标识
掌握 Candidate Path 与 Preference
设计主备、动态和显式策略

9.1 SR Policy 的对象模型

RFC 9256 将 SR Policy 组织为 <Color, Endpoint>，并通过一个或多个 Candidate Path 提供可选路径。每条候选路径可以包含显式 Segment List、由控制器计算的路径或其他动态来源。只有有效且优先级最高的候选路径会被选中。

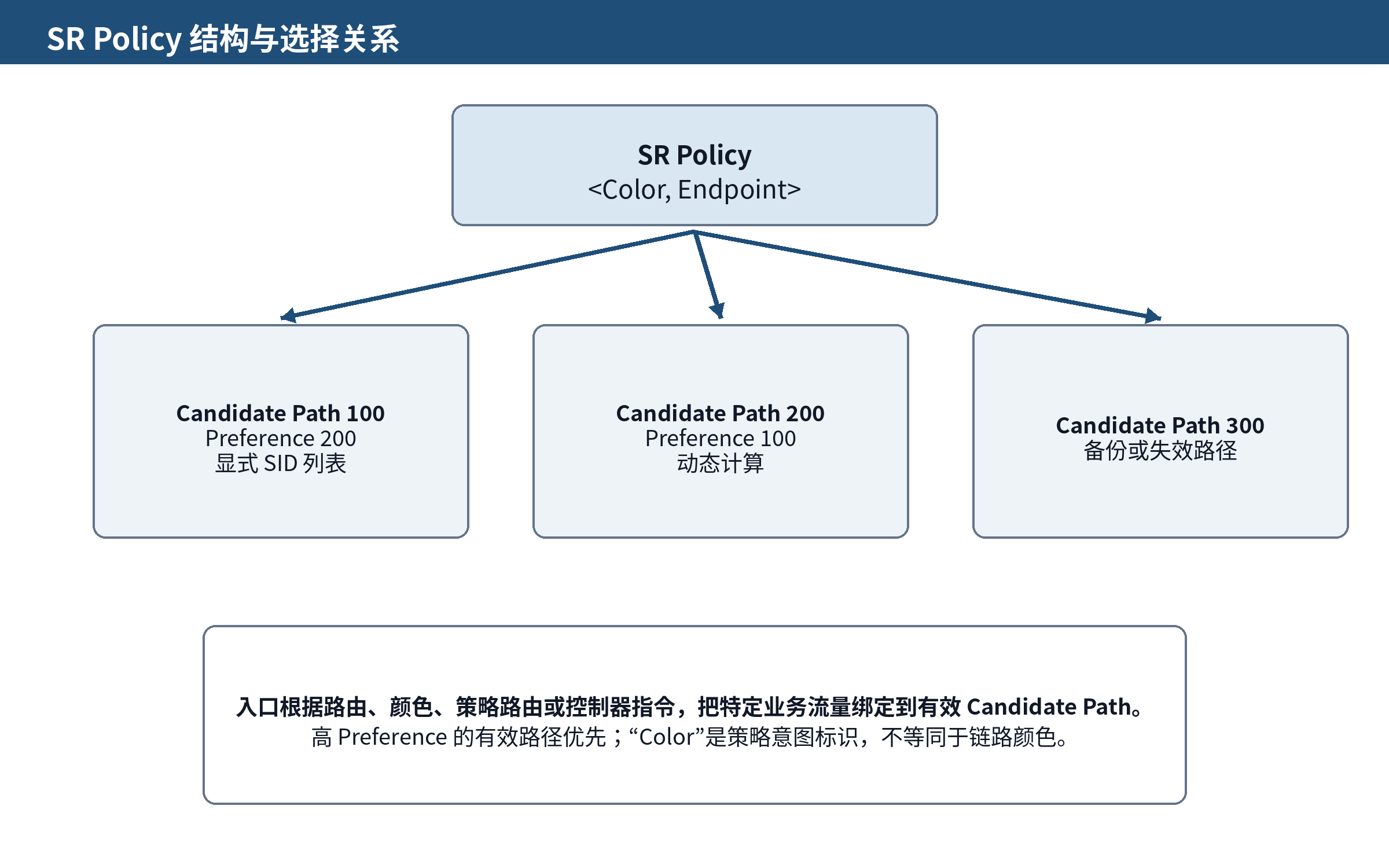

图 9-1 SR Policy 与 Candidate Path

表 9-1 SR Policy 关键属性

属性	含义	排障问题
Color	策略意图标识	业务路由是否带对 Color
Endpoint	策略终点	地址族和终点是否一致
Preference	候选路径优先级	主路径是否因无效被跳过
Segment List	可执行 SID 序列	顺序、可达性、行为是否正确
Binding SID	可把整条 Policy 表示为一个 Segment	是否形成递归或跨域依赖

9.2 业务如何绑定 Policy

绑定方式包括 BGP Color Extended Community、静态路由、策略路由、控制器下发或应用 API。Color 只表达意图，真正的路径由设备上的 SR Policy 决定。把“颜色 100”直接解释为“低时延”只有在组织策略目录明确规定时才成立。

9.3 主备设计

为主路径和备路径定义不同 Candidate Path。
确保备路径的 Segment 与主路径不共享关键故障点。
设置合理 Preference 并验证失效条件。
观察 Policy 状态、BFD/IGP 收敛和业务丢包。
恢复后确认是否需要自动回切和抑制震荡。

9.4 错误方案对比

表 9-2 策略设计对比

方案	问题	改进
SID 列表写死且无备份	链路变更后业务中断	增加动态计算或备候选
Color 无治理	不同团队含义冲突	维护企业级 Color 注册表
仅验证控制面 Up	数据面可能仍因 MTU/Local SID 失败	加入端到端探测和抓包
长期手工修改设备	配置漂移，无法审计	使用模板、控制器或 Git 管理配置

本章总结

SR Policy 是意图与可执行路径之间的桥梁。
Color 不等于路径，Candidate Path 才包含实际执行内容。
主备必须验证故障独立性和数据面结果。

章末练习

设计 Color 100/200/300 的企业语义。
什么情况下高 Preference 的路径不会被选择？
如何验证备路径确实绕开了主链路故障域？

第10章 BGP SRv6 L3VPN 与 EVPN 基础

学习目标

理解 RFC 9252 的控制面模型
掌握 Service SID、RD、RT 与 VRF 的关系
避免“SRv6 等于取消 BGP VPN”的误解

10.1 控制面没有消失

SRv6 改变的是数据平面指令表达方式，不会自动替代 BGP 的业务路由分发。RFC 9252定义了 BGP 如何为 L3VPN、EVPN 和 Internet 服务携带 SRv6 信息。PE 仍然使用 RD 区分重叠前缀，使用 RT 控制导入导出，并把 Service SID 与业务路由关联。

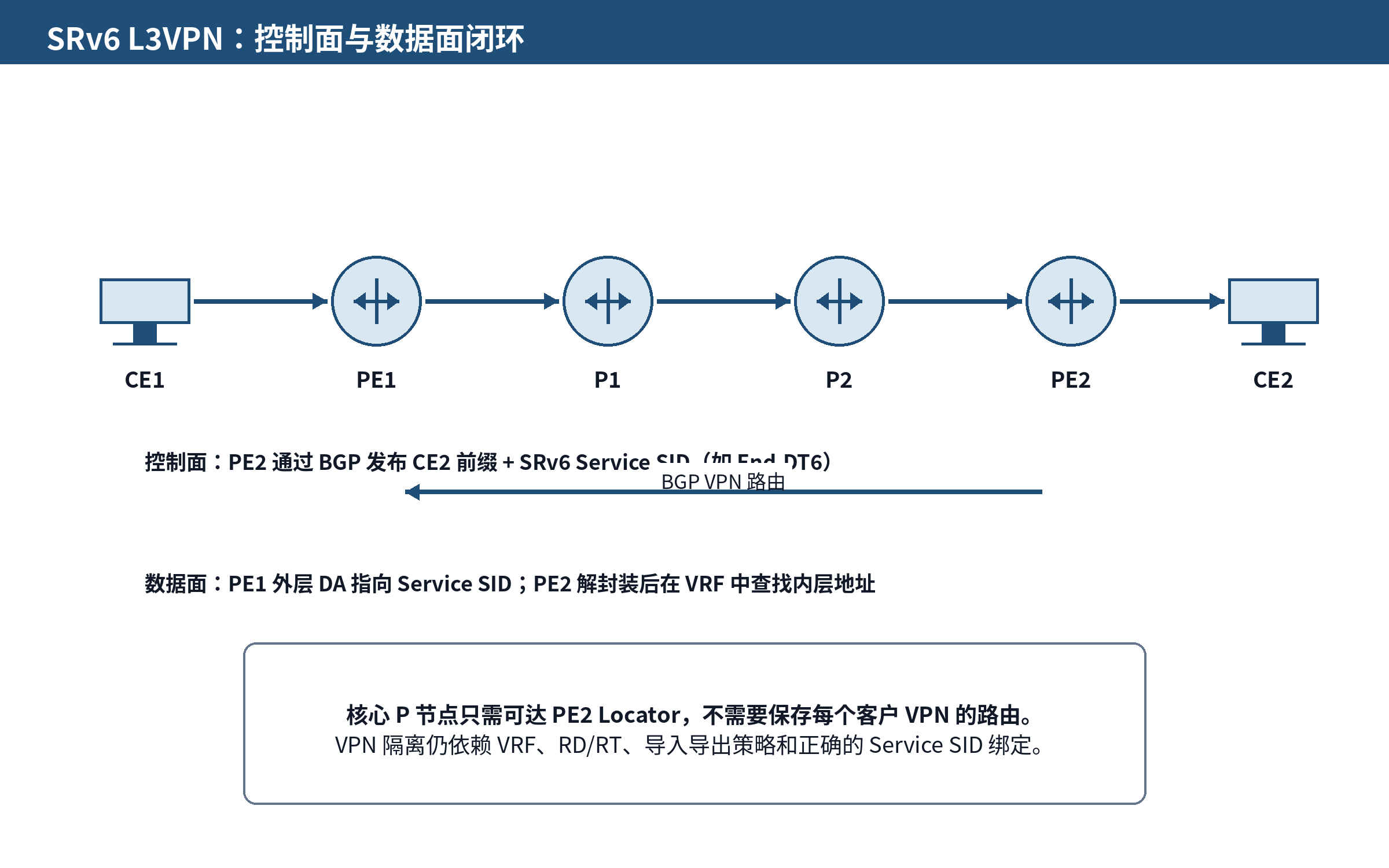

图 10-1 SRv6 L3VPN 控制面与数据面闭环

10.2 端到端流程

CE2 前缀进入 PE2 的 VRF。
PE2 分配或选择 End.DT/End.DX Service SID。
PE2 通过 MP-BGP 发布 VPN 路由、RD/RT 和 SRv6 Service SID 信息。
PE1 根据 RT 导入路由，并得到到达 PE2 服务的 SID。
PE1 封装业务报文；核心只需到达 PE2 Locator。
PE2 执行 Service SID，解封装并把内层报文送入 VRF 或邻接。

10.3 FRR L3VPN SRv6 能力

FRR 文档提供 sid vpn per-vrf export 和按地址族导出 SID 的配置。使用 auto 时由 Zebra SID Manager 分配；使用 explicit 时请求明确 SID。若 Zebra 未运行、Locator 不可用或分配失败，VPN 路由导出可能被阻塞。

frr

router bgp 65000 vrf BLUE
 address-family ipv6 unicast
  rd vpn export 65000:10
  rt vpn both 65000:10
  sid vpn per-vrf export auto
  import vpn
  export vpn
 exit-address-family
!

注意｜不要把示例当成完整生产配置 真实部署还需要邻居、地址族、路由策略、下一跳、Locator、VRF 接口、回程路由和安全策略。示例只展示对象关系。

10.4 “核心不知道 VPN”的准确说法

核心 P 节点通常不需要保存客户 VPN 前缀或 VRF 状态，只需转发到 Locator；但核心仍然运行 IGP、维护 IPv6 FIB、可能参与策略和遥测。因此，更准确的表述是“核心不需要逐客户业务路由状态”，而不是“核心对业务一无所知”。

本章总结

BGP 仍是 SRv6 VPN 的关键控制面。
Service SID 与 RD/RT、VRF 路由共同构成服务。
核心可避免逐客户 VPN 路由，但仍需完整 Underlay 状态。

章末练习

RD 与 RT 的作用分别是什么？
Service SID 分配失败会对 BGP 导出造成什么影响？
比较 per-VRF 与 per-nexthop SID 的优缺点。

第11章流量工程、服务链与多域设计

学习目标

把拓扑 Segment 与服务 Segment 组合
理解服务链的可达性与状态依赖
识别跨域编排和故障定位难点

11.1 拓扑指令与服务指令

一条 Segment List 可以同时包含节点、邻接和服务行为，例如“经过低时延路径 → 进入防火墙 → 到达出口 PE → 进入 BLUE VRF”。这体现了 SRv6 网络编程能力，但每增加一个指令都会增加报文开销和故障依赖。

11.2 服务链设计原则

表 11-1 服务链设计问题

问题	必须回答
服务是否 SR-aware	能否直接处理 SRv6，还是需要 Proxy
会话状态	主备切换是否保持会话一致
回程路径	是否要求对称经过相同服务
扩缩容	SID 指向实例、负载均衡器还是服务集合
健康检查	服务失效如何使 Candidate Path 无效
合规	哪些业务必须经过审计/安全节点

11.3 多域

跨 IGP 域、跨自治系统或跨厂商网络时，不宜把每个内部 SID 暴露给所有入口。常见做法包括分层 Policy、Binding SID、控制器计算和域边界重封装。多域设计的目标是隐藏内部拓扑、减少 SID 列表长度并明确责任边界。

11.4 不推荐方案

注意｜超长静态 SID 列表 把每个物理节点都写入静态 Segment List 会放大 MTU、拓扑变化和配置漂移问题。只在确有严格路径需求时使用必要 Segment，普通区段让 IGP 最短路径完成。

本章总结

SRv6 可把路径和服务组合成程序。
服务链必须处理状态、对称性和健康检查。
多域应使用分层抽象，避免泄露全部内部 SID。

章末练习

设计一条“低时延+防火墙+VPN”的 Segment List，并说明每个 Segment 类型。
为什么有状态防火墙对回程路径敏感？
Binding SID 如何帮助跨域隐藏内部结构？

第4部实验实战：Linux、Wireshark 与 FRRouting

第12章实验环境、能力检查与安全准备

学习目标

选择适合 SRv6 的实验环境
执行内核、iproute2 与权限检查
建立可重复、可清理的实验习惯

12.1 推荐环境

表 12-1 实验环境分级

级别	环境	用途	限制
入门演示	单台 Linux 虚拟机 + network namespace	理解报文与行为	不模拟真实控制面
本地实验	多 Linux VM 或 containerlab/namespace	FRR、IGP、BGP、抓包	依赖宿主内核与权限
企业预生产	硬件/虚拟路由器混合实验室	性能、HA、互通、升级	成本与版本管理要求高
不推荐	在未知限制的普通应用容器中直接测试	快速但不可控	CAP_NET_ADMIN、sysctl、LWTunnel 可能缺失

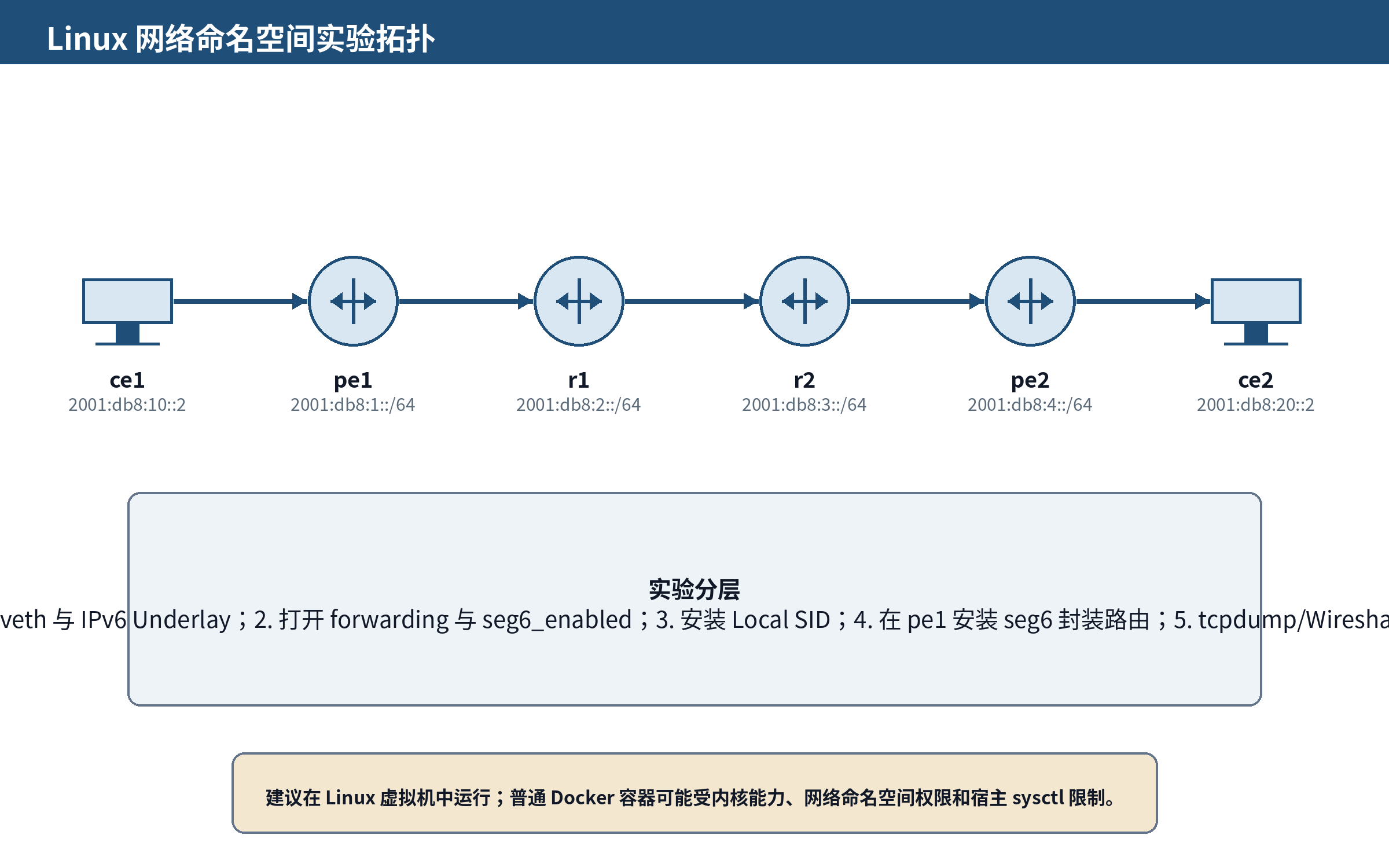

图 12-1 Linux 网络命名空间实验拓扑

12.2 能力检查

bash

uname -r
ip -Version
ip -6 route help 2>&1 | grep -E "seg6|seg6local" || true
sysctl net.ipv6.conf.all.forwarding

# 检查内核配置；路径因发行版而异
grep -E "CONFIG_IPV6_SEG6|CONFIG_IPV6_SEG6_LWTUNNEL" \
  /boot/config-"$(uname -r)" 2>/dev/null || true

12.3 安全与清理

网络命名空间实验需要 root 或等效能力。脚本必须使用专用名称、支持 destroy 清理，并避免删除真实接口或覆盖生产路由。不要在远程生产服务器上直接运行会修改 forwarding、VRF、路由表或防火墙的实验脚本。

注意｜快照优先 在虚拟机中实验前创建快照。若使用远程主机，确保有带外管理和恢复路径，避免错误路由或 sysctl 导致管理连接中断。

本章总结

Linux VM/namespace 是最可控的入门环境。
实验前检查内核、iproute2 和权限。
每个实验都要有清理、日志和回滚步骤。

章末练习

为什么 macOS 不能直接执行 Linux seg6local？
列出脚本 destroy 模式应清理的对象。
如何证明当前 iproute2 支持 End.DT46？

第13章完整 Linux 数据平面实验

学习目标

建立六节点 IPv6 Underlay
配置 End、End.DX6 与 Headend 封装
验证去程 SRv6、回程普通 IPv6

13.1 实验目标和拓扑

本实验建立 ce1—pe1—r1—r2—pe2—ce2 六个命名空间。去程使用 SID1（R1 End）→ SID2（R2 End）→ SID3（PE2 End.DX6）；回程使用普通 IPv6 静态路由。这样可以清楚区分 SRv6 去程与基础 IP 回程。

13.2 一键实验脚本

完整脚本 srv6-lab.sh

bash

#!/usr/bin/env bash
set -euo pipefail

NAMES=(ce1 pe1 r1 r2 pe2 ce2)

cleanup() {
  for ns in "${NAMES[@]}"; do
    ip netns del "$ns" 2>/dev/null || true
  done
}

if [[ "${1:-}" == "destroy" ]]; then
  cleanup
  exit 0
fi

cleanup
for ns in "${NAMES[@]}"; do ip netns add "$ns"; done

link() {
  local a=$1 ai=$2 b=$3 bi=$4
  ip link add "$ai" type veth peer name "$bi"
  ip link set "$ai" netns "$a"
  ip link set "$bi" netns "$b"
  ip -n "$a" link set "$ai" up
  ip -n "$b" link set "$bi" up
}

link ce1 c1 pe1 p1c
link pe1 p1r r1 r1p
link r1 r1r r2 r2r
link r2 r2p pe2 p2r
link pe2 p2c ce2 c2

for ns in "${NAMES[@]}"; do
  ip -n "$ns" link set lo up
  ip netns exec "$ns" sysctl -qw net.ipv6.conf.all.forwarding=1
  ip netns exec "$ns" sh -c \
    'for f in /proc/sys/net/ipv6/conf/*/seg6_enabled; do echo 1 > "$f"; done'
done

ip -n ce1 addr add 2001:db8:10::2/64 dev c1
ip -n pe1 addr add 2001:db8:10::1/64 dev p1c
ip -n pe1 addr add 2001:db8:11::1/64 dev p1r
ip -n r1  addr add 2001:db8:11::2/64 dev r1p
ip -n r1  addr add 2001:db8:12::1/64 dev r1r
ip -n r2  addr add 2001:db8:12::2/64 dev r2r
ip -n r2  addr add 2001:db8:13::1/64 dev r2p
ip -n pe2 addr add 2001:db8:13::2/64 dev p2r
ip -n pe2 addr add 2001:db8:20::1/64 dev p2c
ip -n ce2 addr add 2001:db8:20::2/64 dev c2

ip -n ce1 -6 route add default via 2001:db8:10::1
ip -n ce2 -6 route add default via 2001:db8:20::1

# Underlay：到下一个 Locator/SID 的路由
ip -n pe1 -6 route add 2001:db8:100::/64 via 2001:db8:11::2
ip -n r1  -6 route add 2001:db8:200::/64 via 2001:db8:12::2
ip -n r2  -6 route add 2001:db8:400::/64 via 2001:db8:13::2

# 回程普通 IPv6
ip -n pe2 -6 route add 2001:db8:10::/64 via 2001:db8:13::1
ip -n r2  -6 route add 2001:db8:10::/64 via 2001:db8:12::1
ip -n r1  -6 route add 2001:db8:10::/64 via 2001:db8:11::1

# Local SID
ip -n r1 -6 route add 2001:db8:100::1/128 \
  encap seg6local action End count dev lo
ip -n r2 -6 route add 2001:db8:200::1/128 \
  encap seg6local action End count dev lo
ip -n pe2 -6 route add 2001:db8:400::100/128 \
  encap seg6local action End.DX6 \
  nh6 2001:db8:20::2 count dev p2c

# Headend：CE2 前缀使用三段 SRv6 封装
ip -n pe1 -6 route add 2001:db8:20::/64 \
  encap seg6 mode encap \
  segs 2001:db8:100::1,2001:db8:200::1,2001:db8:400::100 \
  via 2001:db8:11::2 dev p1r

echo "实验已建立。测试："
echo "  ip netns exec ce1 ping -c 3 2001:db8:20::2"
echo "抓包："
echo "  ip netns exec r1 tcpdump -ni r1p -vv ip6"
echo "清理：$0 destroy"

13.3 验证步骤

bash

sudo bash srv6-lab.sh
sudo ip netns exec ce1 ping -c 3 2001:db8:20::2

# 查看 Local SID 统计
sudo ip netns exec r1  ip -s -6 route show 2001:db8:100::1/128
sudo ip netns exec r2  ip -s -6 route show 2001:db8:200::1/128
sudo ip netns exec pe2 ip -s -6 route show 2001:db8:400::100/128

# 完成后清理
sudo bash srv6-lab.sh destroy

13.4 预期报文变化

表 13-1 去程逐节点状态

位置	外层 DA	Segments Left	动作
PE1 发出	2001:db8💯:1	2	H.Encaps
R1 处理后	2001:db8:200::1	1	End
R2 处理后	2001:db8:400::100	0	End
PE2	外层终结	0	End.DX6，交付 CE2

13.5 已知限制

脚本依赖宿主内核支持 seg6 和 seg6local，并要求 root。部分发行版可能禁用相关内核选项；部分内核对 Local SID 路由设备和源地址选择有额外要求。若脚本失败，应按第17章顺序检查，而不是随意改动地址。

本章总结

实验把 Underlay、Local SID 和 Headend 三层分开。
去程 SRv6、回程普通 IPv6 有利于观察。
统计计数器能证明哪个 Endpoint 已经执行。

章末练习

把 R2 的 End 改为 End.X，并固定下一跳。
将最终行为改成 End.DT6，需要增加哪些 VRF 配置？
删除 R1 到 R2 Locator 的路由，记录 ping、计数器和抓包现象。

第14章 Wireshark 与 tcpdump 抓包分析

学习目标

用过滤器定位 SRH
按 DA/SL/Segment List 还原执行过程
识别 MTU、扩展头和行为错误

14.1 抓包点选择

至少在 Headend 输出、一个 Endpoint 输入以及最终 Service Endpoint 输入抓包。只在业务主机抓包可能看不到外层 SRv6；只在最终出口抓包又可能错过中间 DA 与 Segments Left 的变化。

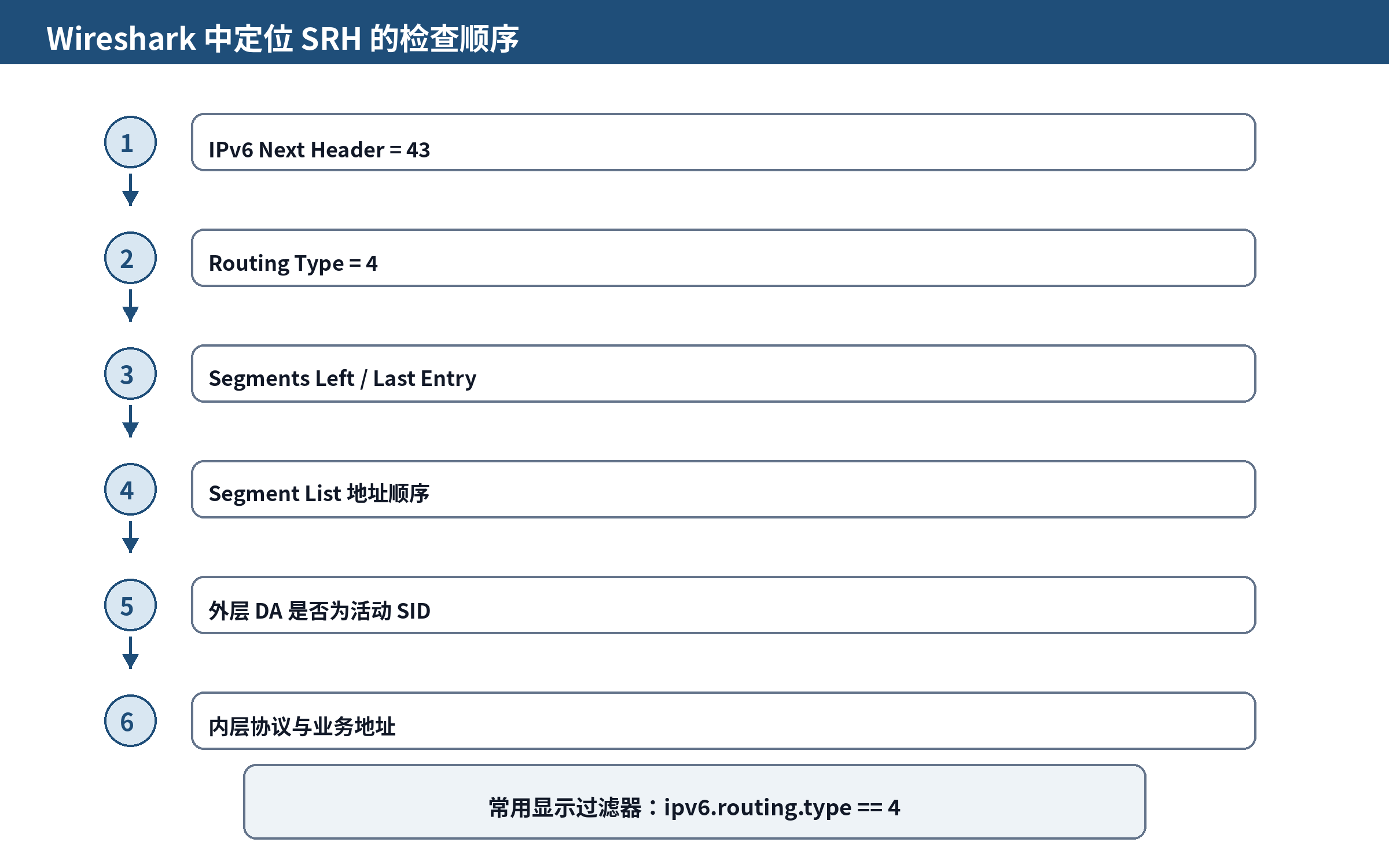

图 14-1 Wireshark 中定位 SRH 的检查顺序

14.2 常用命令与过滤器

text

# 在 R1 输入接口抓包并保存
ip netns exec r1 tcpdump -ni r1p -s 0 -w /tmp/r1-srv6.pcap ip6

# Wireshark 显示过滤器
ipv6.routing.type == 4
ipv6.routing.segleft == 0
ipv6.dst == 2001:db8:400::100

14.3 分析模板

检查外层 IPv6 源/目的地址。
确认 Next Header 指向 Routing Header。
确认 Routing Type=4。
记录 Segments Left、Last Entry 和 Segment List。
比较相邻抓包点的 DA 与 SL 是否按预期变化。
展开内层报文，确认内层源/目的地址未被错误修改。
检查 ICMPv6 Packet Too Big、Destination Unreachable 或参数问题。

表 14-1 抓包现象与可能原因

现象	可能原因
看不到 SRH	使用 encap.red 单 SID、抓错接口、流量未绑定 Policy
DA 不变化	Endpoint 未命中 Local SID 或没有执行 End
SL 大于 Last Entry	报文格式错误，应被丢弃
到最终 SID 但没有内层包	行为类型错误或内层协议不匹配
大包失败小包成功	MTU/PMTUD 黑洞
中间节点 CPU 高	扩展头走慢路径或超出硬件能力

本章总结

多点抓包才能还原完整过程。
过滤器 ipv6.routing.type==4 是最直接入口。
抓包要结合路由表、Local SID 计数和策略状态。

章末练习

在三个节点抓取同一 ICMP Echo，并制作字段对比表。
为什么最终单 SID encap.red 报文可能没有 Routing Header？
模拟 MTU 不足并找出 Packet Too Big。

第15章 FRRouting 控制平面实验

学习目标

理解 Zebra、IGP 与 BGP 的职责
配置 Locator 和 IS-IS SRv6 基线
读取关键 show 输出并定位版本差异

15.1 组件关系

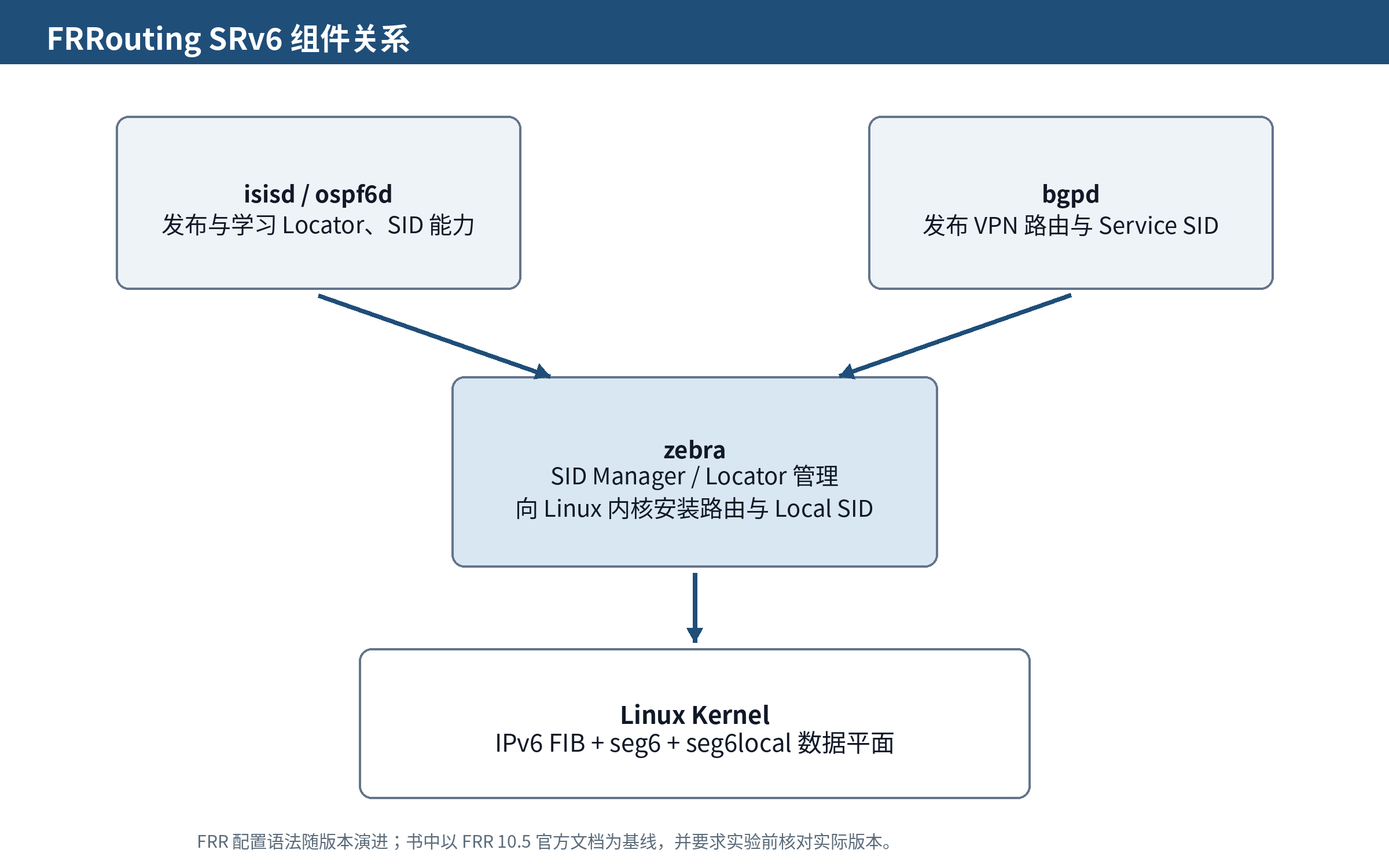

图 15-1 FRRouting SRv6 组件关系

15.2 Zebra Locator 基线

frr

segment-routing
 srv6
  encapsulation
   source-address 2001:db8:1001:100::1
  exit
  locators
   locator LOC1
    prefix 2001:db8:1001:100::/64
   exit
  exit
 exit
!

15.3 IS-IS 关联 Locator

frr

router isis CORE
 net 49.0001.0000.0000.0001.00
 is-type level-2-only
 segment-routing srv6
  locator LOC1
  interface sr0
 exit
!
interface eth1
 ip router isis CORE
 ipv6 router isis CORE
!

FRR 10.5 文档要求用于安装 SID 的 dummy 接口预先创建，默认名称可为 sr0。

bash

ip link add sr0 type dummy
ip link set sr0 up

15.4 验证命令

frr

show segment-routing srv6 manager
show segment-routing srv6 locator
show isis segment-routing srv6 node
show ipv6 route
show running-config

15.5 技术评审说明

注意｜不提供未经验证的厂商 CLI 不同厂商、版本和许可证下的 SRv6 命令差异很大。本书删除了会话中未能以正式版本文档验证的具体华为命令，只保留标准模型和 FRR 官方文档可核对的命令骨架。生产配置必须以设备版本对应的命令参考为准。

本章总结

Zebra 管理 Locator/SID 并写入内核。
IGP 发布 Locator 与能力，BGP 发布业务路由和 Service SID。
show 命令与版本文档是控制面排障起点。

章末练习

画出 bgpd、isisd、zebra 和 Linux Kernel 的消息关系。
如果 Zebra 未运行，自动 Service SID 分配会发生什么？
比较静态 namespace 实验与 FRR 动态控制面的学习价值。

第5部生产设计、运维与演进

第16章生产架构、安全与权限

学习目标

设计 SRv6 域边界
实施最小权限、源验证与扩展头策略
建立配置、变更和密钥治理

16.1 受信任域模型

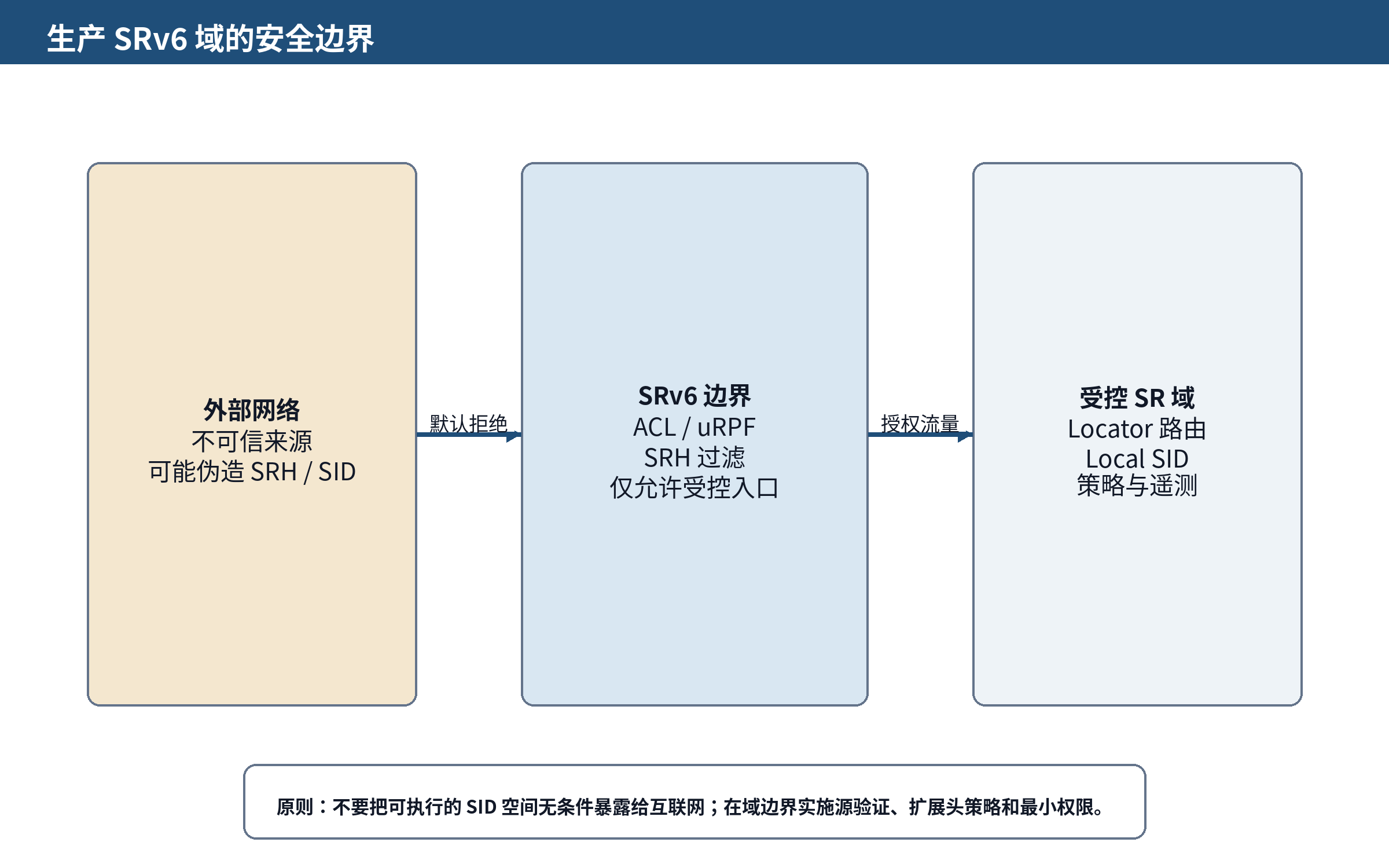

图 16-1 生产 SRv6 域的安全边界

SRH 和 SID 可以表达可执行网络指令，因此入口信任比普通目的地址转发更敏感。生产网络应明确哪些节点可以作为 Headend、哪些接口允许进入带 SRH 报文、哪些 SID 仅在域内可达。

16.2 边界控制

在外部边界默认拒绝未经授权的 SRH 和基础设施 SID。
实施源地址验证、uRPF 或等效策略，降低伪造 Headend 风险。
把 Locator 与 Service SID 前缀纳入 ACL、RTBH 和监控。
限制控制器、PCE、NETCONF/gNMI 和路由协议的管理权限。
对配置变更、Policy 下发和 SID 分配保留审计记录。

16.3 密钥与 HMAC

SRH 支持可选 HMAC TLV，但是否使用取决于威胁模型和设备支持。HMAC 不是替代边界过滤、源验证和控制面认证的万能机制。若使用，必须管理密钥生命周期、轮换、算法和跨设备一致性。

16.4 配置管理

表 16-1 变更治理

对象	建议
Locator/SID 规划	代码化注册表，合并前审查冲突
路由策略	模板化并进行静态检查
设备配置	版本控制、审批、分批发布
控制器 API	最小权限 Token，短期凭证
回滚	保留前一版本与业务验证脚本
审计	记录谁在何时改变了哪个 Policy

本章总结

SRv6 入口与 SID 空间必须被视为受控执行面。
边界过滤、源验证和管理面权限不可缺失。
HMAC 只能解决部分完整性问题。

章末练习

制定一个“允许哪些接口接收 SRH”的策略。
列出控制器 Token 的最小权限要求。
为什么 Service SID 注册表属于安全资产？

第17章 OAM、监控与分层故障排查

学习目标

使用 ping/traceroute、计数器和抓包联合排障
建立六层故障树
设计持续探测与告警

17.1 OAM 原则

RFC 9259说明现有 IPv6 ping 和 traceroute 可以用于 SRv6 OAM，包括验证 SID 可达和本地安装。生产运维不能只依赖“路由协议邻居正常”，还要观察 Policy 状态、Local SID 计数、业务探测、丢包、时延和 MTU 事件。

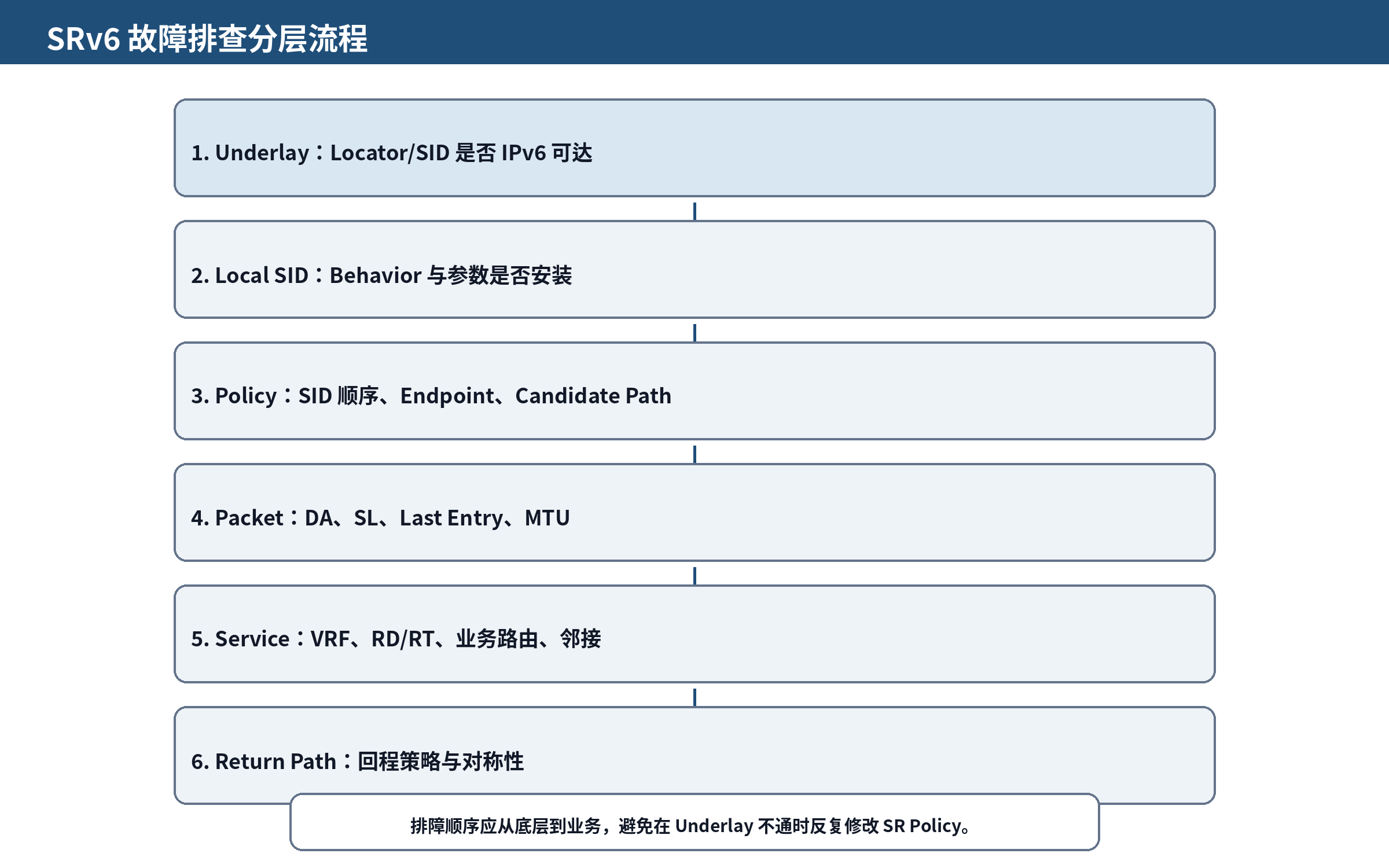

图 17-1 SRv6 分层故障排查流程

17.2 六层排障法

表 17-1 分层排障清单

层次	核心问题	示例命令/数据
Underlay	Locator/SID 是否可达	ip -6 route get、ping6、IGP LSDB
Local SID	行为是否安装且参数正确	ip -s -6 route、show locator
SR Policy	候选路径是否有效	show policy、控制器状态
Packet	DA/SL/SRH/MTU 是否正确	tcpdump、Wireshark
Service	VRF、RT、邻接和业务路由	show bgp vpn、VRF RIB
Return Path	回程是否可达/对称	反向 traceroute、双向抓包

17.3 监控指标

每条 SR Policy 的有效状态、切换次数和当前 Candidate Path。
Local SID 成功包、字节和错误包计数。
Locator 路由数量、收敛时延和邻居状态。
按业务 SLA 统计丢包、时延、抖动与可用性。
ICMPv6 Packet Too Big、参数错误和扩展头丢弃。
设备慢路径、CPU、ASIC 资源和扩展头解析异常。

17.4 故障演练

关闭主链路，验证备 Candidate Path。
删除一个 Local SID，确认告警能定位端点。
制造 RT 导入错误，验证 VPN 路由与数据面差异。
降低链路 MTU，验证 PMTU 监控。
恢复配置并确认业务、策略和计数全部回到基线。

本章总结

SRv6 排障必须从 Underlay 到业务逐层推进。
控制面 Up 不等于业务可用。
持续探测和故障演练比事后抓包更重要。

章末练习

为本书综合实验设计 10 个监控指标。
如何区分 Local SID 未命中和 VRF 路由缺失？
为什么回程路径应单独验证？

第18章高可用、升级、备份与灾难恢复

学习目标

规划控制面和数据面冗余
制定混合版本升级与回滚
把地址、策略和配置纳入灾难恢复

18.1 高可用对象

表 18-1 高可用对象与措施

对象	主要风险	措施
Headend	单点或策略错误	双归属、策略校验、分批下发
IGP	邻居/LSDB 故障	BFD、快速重路由、过载位
SR Policy	主候选失效	独立备路径、回切抑制
Service Endpoint	VRF/服务实例故障	多 PE、多实例、Anycast/负载分配
控制器	错误集中放大	集群、审批、限速、紧急断开
配置仓库	丢失或篡改	异地备份、签名、访问控制

18.2 升级流程

盘点设备、内核、FRR 与 Behavior 支持矩阵。
在实验室重放生产配置和抓包。
先升级非关键节点并观察扩展头、MTU 和控制面兼容。
保持旧路径和回滚配置可用。
逐域升级，避免同时改变 IGP、BGP、SID 规划和控制器。
完成后进行端到端验收和文档更新。

18.3 数据库与配置状态

SRv6 网络的关键状态不仅在设备配置，还包括 SID 注册表、Color/Policy 目录、控制器数据库、BGP 路由策略和监控基线。设备回滚不能替代控制器数据库恢复；同样，恢复数据库也不保证设备已经回到一致状态。灾难恢复要定义权威源和重建顺序。

18.4 备份清单

设备运行配置和启动配置。
Locator、SID、VRF、RD/RT 与 Color 注册表。
控制器/PCE 数据库与证书。
FRR 配置、系统 sysctl、路由表和版本信息。
验证脚本、抓包样本和验收结果。
官方版本文档和已知限制记录。

本章总结

高可用不仅是双设备，还包括策略、控制器和状态源。
升级要控制变量并保留旧路径。
灾难恢复必须明确权威源和重建顺序。

章末练习

设计一个两阶段 FRR 升级计划。
为什么只备份设备配置不够？
制定控制器不可用时的降级策略。

第19章压缩 SRv6 与标准演进

学习目标

理解 RFC 9800 的压缩目标
区分标准 RFC 与 Internet-Draft
制定采用新 Flavor 的评审步骤

19.1 为什么需要压缩

传统 SID 每项 128 bit，严格路径或长服务链会增加显著开销。RFC 9800于 2025 年发布，定义压缩 SRv6 Segment List 编码以及配套 Endpoint Flavor，并更新 RFC 8754，允许 SRH 条目使用规定的 REPLACE-CSID 容器。

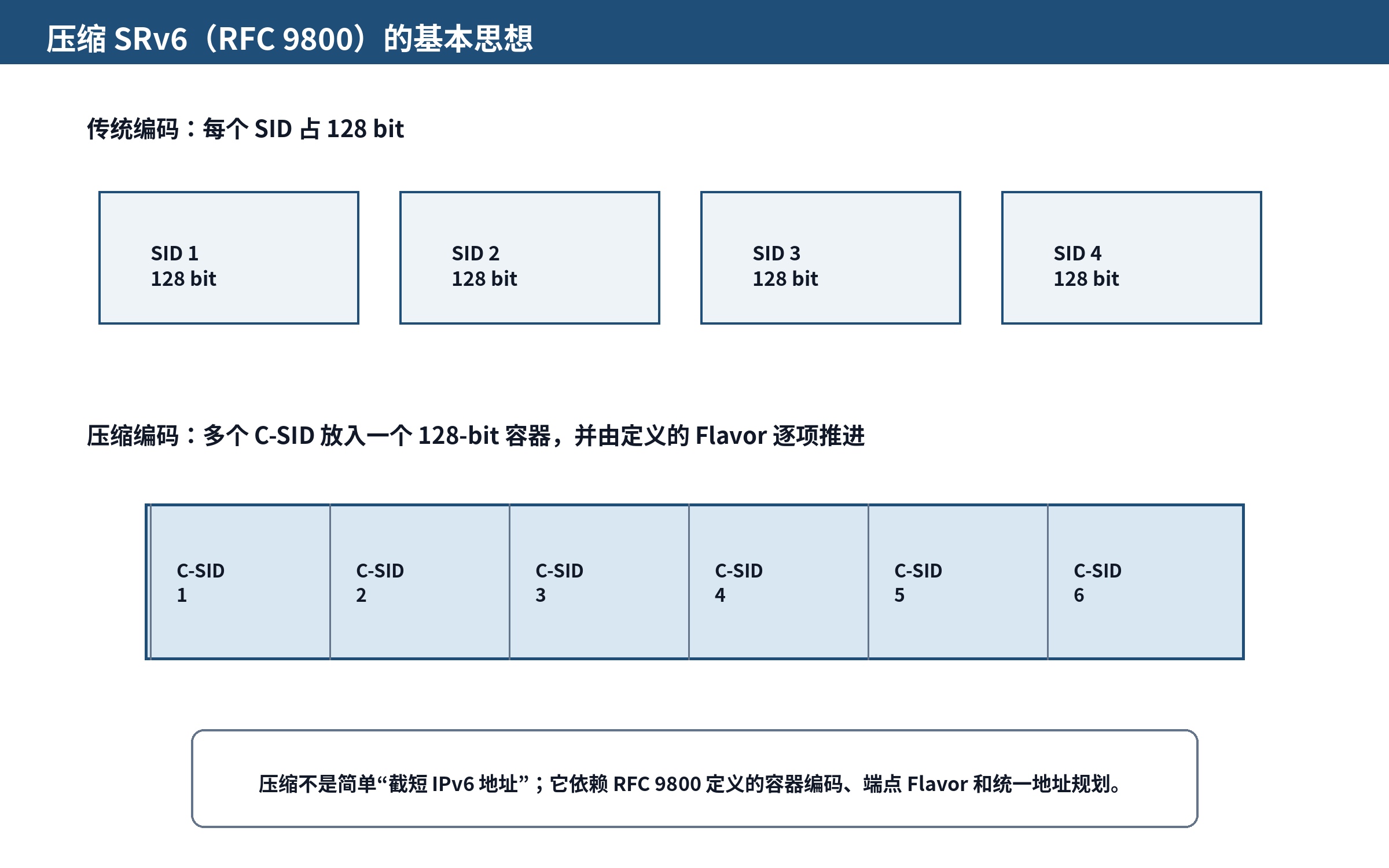

图 19-1 压缩 SRv6 的基本思想

19.2 采用前的检查

表 19-1 压缩 SRv6 采用检查

项目	检查内容
标准状态	确认是 RFC 还是仍为 Internet-Draft
设备支持	芯片、软件、控制面和 OAM 是否一致
地址规划	Locator Block、Node/Function 长度是否统一
互通	跨厂商、跨域和非压缩节点行为
可观测性	抓包工具、监控和人员是否能解释容器
回滚	能否恢复传统 128-bit SID Policy

19.3 RFC 与草案的区别

Internet-Draft 没有正式标准地位，内容会变化或过期。生产设计可以评估草案，但必须明确风险和版本；书末官方索引优先列 RFC 和正式项目文档。对于 2026 年仍在推进的地址建议草案，本书只作为趋势提示，不把其参数写成生产标准。

19.4 渐进采用

先建立传统 SRv6 可工作的基线。
选择一个封闭域验证压缩行为。
确认控制面通告、数据面、抓包和 OAM 全链路支持。
做混合节点、故障和 MTU 对比测试。
经变更评审后逐域启用，并保留传统 Policy 回滚。

本章总结

RFC 9800解决长 Segment List 的编码开销。
压缩依赖容器、Flavor 和统一规划，不是简单缩短地址。
新标准采用必须完成互通、OAM 和回滚评审。

章末练习

传统 6 条 SID 与压缩容器的开销差异应如何测量？
为什么工具链支持与设备支持同样重要？
列出判断一份 IETF 文档是否适合生产引用的步骤。

第20章综合实验、故障演练与验收

学习目标

把 Underlay、Policy、VPN 与 OAM 串成闭环
完成主备路径和双 VRF 验证
使用可量化标准验收

20.1 综合架构

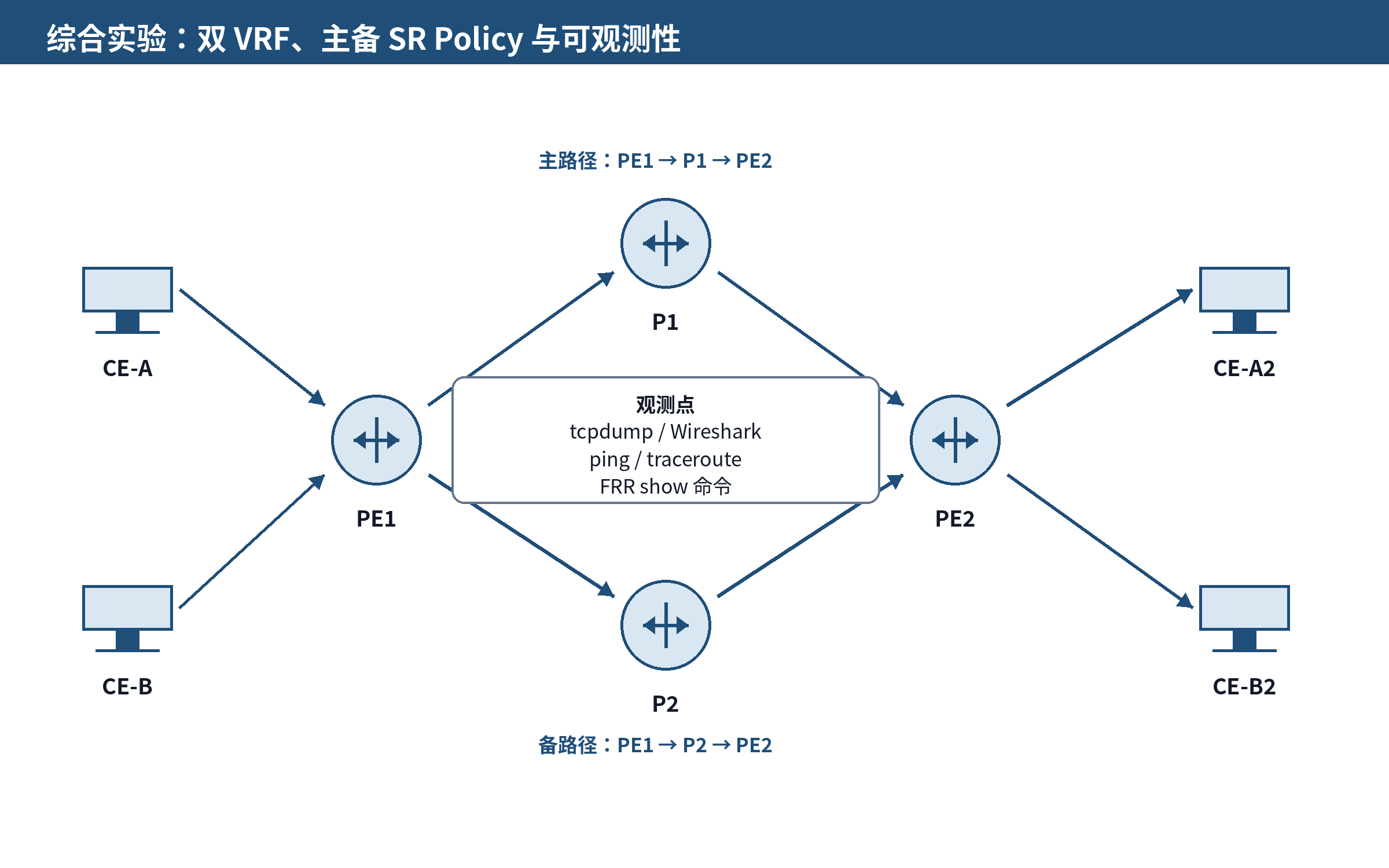

图 20-1 双 VRF、主备 SR Policy 与可观测性综合实验

20.2 实验任务

建立 PE1—P1/P2—PE2 双路径 IPv6 Underlay。
为 P1、P2 和 PE2 规划 Locator 与 Local SID。
建立 BLUE 与 GREEN 两个 VRF，分别分配 End.DT6 Service SID。
配置主路径经 P1、备路径经 P2 的 Candidate Path。
通过 BGP VPN 或静态映射把 CE 前缀关联到 Service SID。
在入口、P1/P2、PE2 和 CE 侧布置抓包与探测。
执行链路、SID、RT、MTU 和回程五类故障。

20.3 故障演练矩阵

表 20-1 综合故障演练

编号	注入故障	预期现象	通过标准
F1	关闭主路径链路	Policy 切换到备路径	业务在目标时间内恢复
F2	删除 PE2 Service SID	到达 PE2 后错误计数增加	告警指出 Local SID 缺失
F3	错误 RT	BGP 路由未导入	VRF RIB 与 VPN RIB 差异可解释
F4	降低一段 MTU	大包失败、小包正常	捕获 Packet Too Big 或定位黑洞
F5	删除回程路由	去程计数正常但会话失败	双向抓包确认回程中断

20.4 验收清单

所有 Locator 在 Underlay 中可达且能聚合。
Local SID 行为、参数和计数符合设计。
主备 SR Policy 状态、Preference 和切换满足 SLA。
BLUE/GREEN VRF 完全隔离，无路由泄露。
抓包能解释 DA、SL、Last Entry 与内层地址。
大包、异常扩展头和边界未授权流量按策略处理。
配置、注册表、脚本、基线与恢复步骤已归档。

20.5 考核建议

学习者应在不查看答案的情况下，完成拓扑搭建、解释一次完整抓包、修复至少三类故障，并提交设计说明、配置、验证结果和回滚步骤。仅能执行命令但无法解释报文变化，不视为通过。

本章总结

综合实验要求控制面、数据面、业务和运维闭环。
故障注入是验证设计而不是破坏环境。
验收必须可量化、可复现、可回滚。

章末练习

独立完成综合实验并记录每个故障的时间线。
将静态 Segment List 改为 FRR IGP/BGP 动态通告。
撰写一份生产变更单，包括风险、验证和回滚。

第6部附录与参考

第21章常用命令速查

学习目标

快速定位 Linux、FRR 和 Wireshark 命令
避免在生产中盲目执行破坏性命令

21.1 Linux

表 21-1 Linux SRv6 速查

目的	命令
查看 IPv6 路由	ip -6 route show
查看带计数的 Local SID	ip -s -6 route show
查询到 SID 的路径	`ip -6 route get <SID>`
查看 namespace	ip netns list
进入 namespace	`ip netns exec <ns> bash`
开启 forwarding	sysctl -w net.ipv6.conf.all.forwarding=1
抓包	`tcpdump -ni <if> -s 0 -w file.pcap ip6`

21.2 FRR

frr

show segment-routing srv6 manager
show segment-routing srv6 locator
show isis segment-routing srv6 node
show ipv6 route
show bgp ipv6 vpn
show running-config

21.3 Wireshark

text

ipv6.routing.type == 4
ipv6.routing.segleft == 0
ipv6.routing.srh.last_entry == 2
ipv6.dst == 2001:db8:400::100

注意｜速查不等于操作授权 任何 add/del、sysctl、VRF 和路由协议修改，都应先确认设备、namespace 和变更窗口。

本章总结

先 show，再 change。
用计数器和抓包验证，不依赖单一输出。

章末练习

为自己的设备补充对应 show 命令。

第22章术语表

学习目标

统一全书术语 表 22-1 SRv6 术语表 |术语|解释| |---|---| |Active Segment|当前活动 Segment，位于 IPv6 目的地址。| |Behavior|本地 SID 命中后执行的端点行为。| |Binding SID|代表一条 SR Policy 或指令集合的 Segment。| |Candidate Path|SR Policy 的候选路径。| |Color|用于标识策略意图的数值。| |Endpoint|拥有并处理本地 SID 的节点。| |Headend|选择 Policy 并封装/插入 SRH 的入口。| |Locator|将 SID 路由到节点或节点集合的 IPv6 前缀。| |Local SID|本节点安装并绑定行为的 SID。| |Segment|拓扑或服务指令。| |Segment List|有序 Segment 序列。| |Service SID|与 VPN、邻接或服务行为关联的 SID。| |SID|Segment Identifier。| |SRH|IPv6 Segment Routing Header，Routing Type 4。| |SR Policy|把流量引入一组 Candidate Path 的策略。| |Transit Node|仅转发到当前 DA、不执行本地 SID 的节点。| |VRF|独立的虚拟路由与转发表。|

本章总结

遇到厂商术语时先映射到标准对象。

章末练习

任选五个术语画出关系图。

第23章技术复核清单与参考答案

学习目标

用于定稿和自测

23.1 技术复核清单

是否把 SRv6 描述为 MPLS 的可选替代，而非必然替代。
是否明确当前 SID 位于 IPv6 DA，SRH 不一定存在。
是否正确解释 Segment List 索引、Segments Left 和 Last Entry。
是否明确 End.DT6 会解封装并查内层 IPv6 表。
是否区分 DX 固定邻接与 DT 路由表查找。
是否计算 MTU、ASIC 解析深度和扩展头策略。
是否区分 RFC 标准、项目官方文档和 Internet-Draft。
是否标明 Linux/FRR 命令的版本基线与权限风险。
是否包含回程、监控、备份和回滚。

23.2 练习参考答案与实验提示

章末练习多为开放题，以下给出判分要点：概念题必须说明对象和处理阶段；设计题必须包含故障、回程、MTU 与安全；实验题必须给出可复现命令、抓包或计数器证据。

表 23-1 重点题参考要点

章节	参考要点
第4章	三 SID：Last Entry=2；执行从索引2推进到0。
第6章	End.DT6：外层终结→内层 IPv6→指定表查找。
第7章	5 SID Encaps 基础开销：40+8+80=128 B。
第10章	RD 使重叠前缀唯一；RT 控制 VPN 路由导入导出。
第13章	改 End.DT6 需 VRF、表号、strict_mode、VRF 路由与 Service SID。
第17章	Local SID 未命中：计数不增/路由缺失；VRF 路由缺失：SID 计数增但业务无下一跳。

23.3 三轮评审结论

表 23-2 定稿评审结果

轮次	范围	结果
第一轮：内容	结构、重复、术语、学习顺序	已重构为 6 部 24 章；删除对话式重复和未经验证的简化说法
第二轮：技术	RFC、Linux、FRR、命令、安全	修正 End.DT6、SRH 必然存在、核心完全无状态等问题；命令以官方文档为基线
第三轮：排版	页面、代码、图表、字体	按 185×260 mm 排版，图像 300 DPI，完成逐页渲染和预检

本章总结

复核清单应在每次版本升级时重新执行。

章末练习

选择一章进行独立技术复核并提出修订。

第24章官方资料索引与结语

学习目标

建立持续学习入口

24.1 核心 RFC

表 24-1 IETF/RFC 官方资料

文档	主题	链接
RFC 8200	Internet Protocol, Version 6 (IPv6) Specification	https://www.rfc-editor.org/info/rfc8200
RFC 8402	Segment Routing Architecture	https://www.rfc-editor.org/info/rfc8402
RFC 8754	IPv6 Segment Routing Header (SRH)	https://www.rfc-editor.org/info/rfc8754
RFC 8986	SRv6 Network Programming	https://www.rfc-editor.org/info/rfc8986
RFC 9252	BGP Overlay Services Based on SRv6	https://www.rfc-editor.org/info/rfc9252
RFC 9256	Segment Routing Policy Architecture	https://www.rfc-editor.org/info/rfc9256
RFC 9259	OAM in SRv6	https://www.rfc-editor.org/info/rfc9259
RFC 9352	IS-IS Extensions for SRv6	https://www.rfc-editor.org/info/rfc9352
RFC 9513	OSPFv3 Extensions for SRv6	https://www.rfc-editor.org/info/rfc9513
RFC 9602	SRv6 SIDs in the IPv6 Addressing Architecture	https://www.rfc-editor.org/info/rfc9602
RFC 9800	Compressed SRv6 Segment List Encoding	https://www.rfc-editor.org/info/rfc9800
RFC 9819	Argument Signaling for BGP SRv6 Services	https://www.rfc-editor.org/info/rfc9819

24.2 软件官方文档

表 24-2 软件与工具官方资料

项目	主题	链接
iproute2	ip-route(8) seg6/seg6local	https://git.kernel.org/pub/scm/network/iproute2/iproute2.git/
Linux Kernel	Networking / seg6 相关实现与 sysctl	https://www.kernel.org/doc/
FRRouting 10.5	IS-IS SRv6	https://docs.frrouting.org/en/stable-10.5/isisd.html
FRRouting latest	Zebra SRv6 Manager 与 BGP L3VPN SRv6	https://docs.frrouting.org/en/latest/
Wireshark	IPv6 Routing Header display filters	https://www.wireshark.org/docs/dfref/i/ipv6.routing.html

24.3 结语

SRv6 最难的地方不是记住命令，而是同时理解地址、报文、行为、控制面和业务状态。学习时应反复执行三个动作：画出报文当前 DA 与 SL，指出本节点命中的 Local SID 行为，再说明处理后由哪个表或邻接决定下一跳。只要这条链条能讲清楚，复杂 VPN、服务链和多域 Policy 都可以逐层拆解。

完成本书后，建议从本地 namespace 实验开始，逐步加入 FRR IGP、BGP VPN、主备 Policy 和自动化验证。任何生产部署都必须以设备版本的正式文档、互通测试和组织变更流程为准。

本章总结

从报文出发，用行为解释转发，用控制面解释状态来源。
标准、实现和生产设计必须分别验证。

章末练习

完成第20章综合实验并形成自己的实验报告。

SRv6网络基础教程 ​

前言 ​

本版说明 ​

目录 ​

第1部 基础认知：从 IPv6 到 Segment Routing ​

第1章 为什么需要 SRv6 ​

学习目标 ​

1.1 传统 IP 转发的优点与边界 ​

1.2 Segment、SID 与 SR Policy ​

1.3 SR-MPLS 与 SRv6 ​

1.4 典型应用与边界 ​

本章总结 ​

章末练习 ​

第2章 IPv6 与 SRv6 的必备基础 ​

学习目标 ​

2.1 IPv6 基本头 ​

2.2 扩展头链 ​

2.3 路径 MTU 与分片 ​

本章总结 ​

章末练习 ​

第3章 SID、Locator 与地址规划 ​

学习目标 ​

3.1 SID 不是普通主机地址 ​

3.2 Locator 的作用 ​

3.3 Function 与 Argument ​

3.4 生产地址模板 ​

本章总结 ​

章末练习 ​

第2部 数据平面：SRH 与 Endpoint Behavior ​

第4章 SRH 报文结构与逐跳处理 ​

学习目标 ​

4.1 SRH 字段 ​

4.2 为什么列表看起来倒序 ​

4.3 初学者常见误区 ​

4.4 长度计算 ​

本章总结 ​

章末练习 ​

第5章 基础行为：End、End.X 与 End.T ​

学习目标 ​

5.1 End：基础端点行为 ​

5.2 End.X：指定 L3 邻接 ​

5.3 End.T：指定 IPv6 路由表 ​

5.4 Linux 示例 ​

本章总结 ​

章末练习 ​

第6章 解封装与业务行为：End.DX、End.DT ​

学习目标 ​

6.1 DX 与 DT 的共同点 ​

6.2 End.DX6 与 End.DT6 ​

6.3 Linux VRF 严格模式 ​

6.4 Service SID 的粒度 ​

本章总结 ​

章末练习 ​

第7章 Headend 行为、封装模式与 MTU ​

学习目标 ​

7.1 Headend 是什么 ​

7.2 开销计算 ​

7.3 MTU 设计流程 ​

本章总结 ​

章末练习 ​

第3部 控制平面与业务：从 Locator 到 VPN ​

第8章 IGP 发布 Locator 与 SRv6 能力 ​

学习目标 ​

8.1 Underlay 的职责 ​

8.2 IS-IS 与 OSPFv3 ​

8.3 FRR 10.5 示例骨架 ​

本章总结 ​

章末练习 ​

第9章 SR Policy：把意图变成 SID 列表 ​

学习目标 ​

9.1 SR Policy 的对象模型 ​

9.2 业务如何绑定 Policy ​

9.3 主备设计 ​

9.4 错误方案对比 ​

本章总结 ​

章末练习 ​

第10章 BGP SRv6 L3VPN 与 EVPN 基础 ​

学习目标 ​

10.1 控制面没有消失 ​

10.2 端到端流程 ​

SRv6网络基础教程

前言

本版说明

目录

第1部基础认知：从 IPv6 到 Segment Routing

第1章为什么需要 SRv6

学习目标

1.1 传统 IP 转发的优点与边界

1.2 Segment、SID 与 SR Policy

1.3 SR-MPLS 与 SRv6

1.4 典型应用与边界

本章总结

章末练习

第2章 IPv6 与 SRv6 的必备基础

学习目标

2.1 IPv6 基本头

2.2 扩展头链

2.3 路径 MTU 与分片

本章总结

章末练习

第3章 SID、Locator 与地址规划

学习目标

3.1 SID 不是普通主机地址

3.2 Locator 的作用

3.3 Function 与 Argument

3.4 生产地址模板

本章总结

章末练习

第2部数据平面：SRH 与 Endpoint Behavior

第4章 SRH 报文结构与逐跳处理

学习目标

4.1 SRH 字段

4.2 为什么列表看起来倒序

4.3 初学者常见误区

4.4 长度计算

本章总结

章末练习

第5章基础行为：End、End.X 与 End.T

学习目标

5.1 End：基础端点行为

5.2 End.X：指定 L3 邻接

5.3 End.T：指定 IPv6 路由表

5.4 Linux 示例

本章总结

章末练习

第6章解封装与业务行为：End.DX、End.DT

学习目标

6.1 DX 与 DT 的共同点

6.2 End.DX6 与 End.DT6

6.3 Linux VRF 严格模式

6.4 Service SID 的粒度

本章总结

章末练习

第7章 Headend 行为、封装模式与 MTU

学习目标

7.1 Headend 是什么

7.2 开销计算

7.3 MTU 设计流程

本章总结

章末练习

第3部控制平面与业务：从 Locator 到 VPN

第8章 IGP 发布 Locator 与 SRv6 能力

学习目标

8.1 Underlay 的职责

8.2 IS-IS 与 OSPFv3

8.3 FRR 10.5 示例骨架

本章总结

章末练习

第9章 SR Policy：把意图变成 SID 列表

学习目标

9.1 SR Policy 的对象模型

9.2 业务如何绑定 Policy

9.3 主备设计

9.4 错误方案对比

本章总结

章末练习

第10章 BGP SRv6 L3VPN 与 EVPN 基础

学习目标

10.1 控制面没有消失

10.2 端到端流程
